MATERIALI UTILIZZATI

La tabella seguente mostra

la corrispondenza e la

composizione per la tipologia

degli acciai inox utilizzati per la

costruzione degli scambiatori

di calore serie GO.

Non esitate a contattarci per

richiedere offerte specifiche

con acciai differenti.

AISI 441

TABELLA DEGLI ACCIAI UTILIZZATI

1.4509

X2 CrTiNb 18

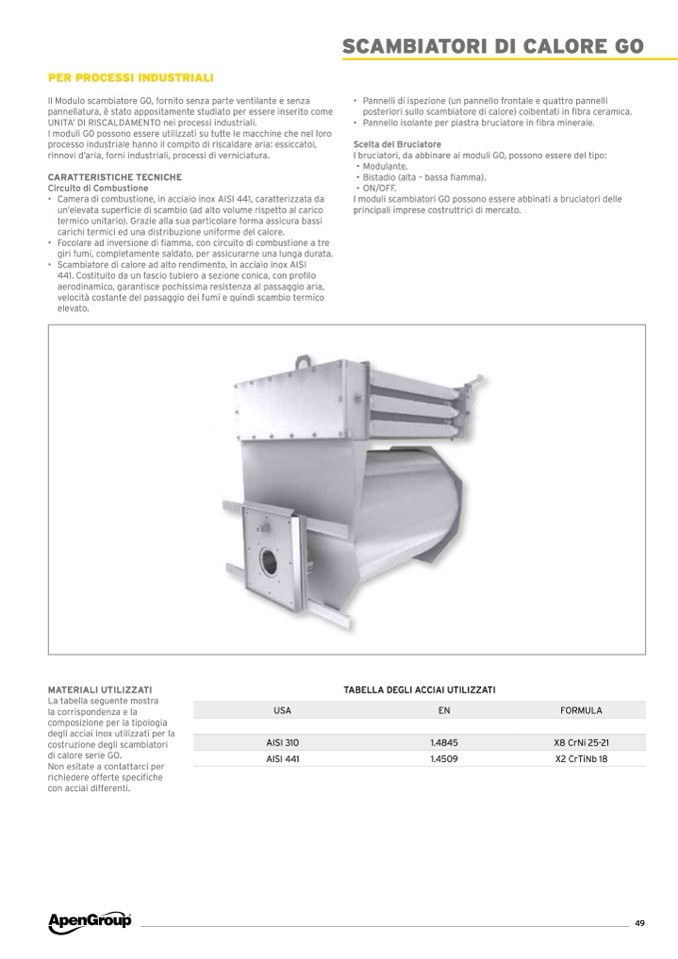

SCAMBIATORI DI CALORE G0

PER PROCESSI INDUSTRIALI

Il Modulo scambiatore G0, fornito senza parte ventilante e senza

pannellatura, è stato appositamente studiato per essere inserito come

UNITA’ DI RISCALDAMENTO nei processi industriali.

I moduli G0 possono essere utilizzati su tutte le macchine che nel loro

processo industriale hanno il compito di riscaldare aria: essiccatoi,

rinnovi d’aria, forni industriali, processi di verniciatura.

CARATTERISTICHE TECNICHE

Circuito di Combustione

• Camera di combustione, in acciaio inox AISI 441, caratterizzata da

un’elevata superficie di scambio (ad alto volume rispetto al carico

termico unitario). Grazie alla sua particolare forma assicura bassi

carichi termici ed una distribuzione uniforme del calore.

• Focolare ad inversione di fiamma, con circuito di combustione a tre

giri fumi, completamente saldato, per assicurarne una lunga durata.

• Scambiatore di calore ad alto rendimento, in acciaio inox AISI

441. Costituito da un fascio tubiero a sezione conica, con profilo

aerodinamico, garantisce pochissima resistenza al passaggio aria,

velocità costante del passaggio dei fumi e quindi scambio termico

elevato.

• Pannelli di ispezione (un pannello frontale e quattro pannelli

posteriori sullo scambiatore di calore) coibentati in fibra ceramica.

• Pannello isolante per piastra bruciatore in fibra minerale.

Scelta del Bruciatore

I bruciatori, da abbinare ai moduli G0, possono essere del tipo:

• Modulante.

• Bistadio (alta – bassa fiamma).

• ON/OFF.

I moduli scambiatori G0 possono essere abbinati a bruciatori delle

principali imprese costruttrici di mercato.

USA

EN

FORMULA

AISI 310

1.4845

X8 CrNi 25-21

49
