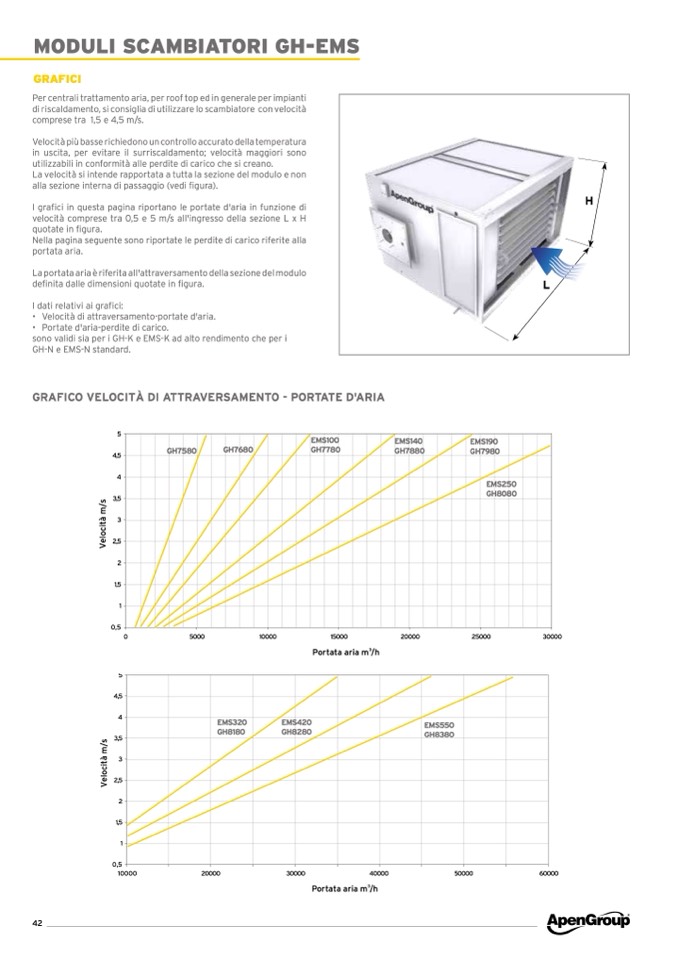

MODULI SCAMBIATORI GH-EMS

GRAFICI

Per centrali trattamento aria, per roof top ed in generale per impianti

di riscaldamento, si consiglia di utilizzare lo scambiatore con velocità

comprese tra 1,5 e 4,5 m/s.

Velocità più basse richiedono un controllo accurato della temperatura

in uscita, per evitare il surriscaldamento; velocità maggiori sono

utilizzabili in conformità alle perdite di carico che si creano.

La velocità si intende rapportata a tutta la sezione del modulo e non

alla sezione interna di passaggio (vedi figura).

I grafici in questa pagina riportano le portate d'aria in funzione di

velocità comprese tra 0,5 e 5 m/s all'ingresso della sezione L x H

quotate in figura.

Nella pagina seguente sono riportate le perdite di carico riferite alla

portata aria.

La portata aria è riferita all'attraversamento della sezione del modulo

definita dalle dimensioni quotate in figura.

I dati relativi ai grafici:

• Velocità di attraversamento-portate d'aria.

• Portate d'aria-perdite di carico.

sono validi sia per i GH-K e EMS-K ad alto rendimento che per i

GH-N e EMS-N standard.

GRAFICO VELOCITÀ DI ATTRAVERSAMENTO - PORTATE D'ARIA

L

H

5

4,5

4

3,5

3

2,5

2

1,5

1

0,5

5

4,5

4

3,5

3

2,5

2

1,5

1

0,5

0

5000

10000

15000

Portata aria m

3

/h

20000

25000

30000

GH7580

GH7680

EMS100

GH7780

EMS140

GH7880

EMS190

GH7980

EMS250

GH8080

EMS320

GH8180

EMS420

GH8280

EMS550

GH8380

10000

20000

30000

40000

Portata aria m

3

/h

50000

60000

42

V

e

l

o

c

i

t

a

̀

m

/

s

V

e

l

o

c

i

t

a

̀

m

/

s
