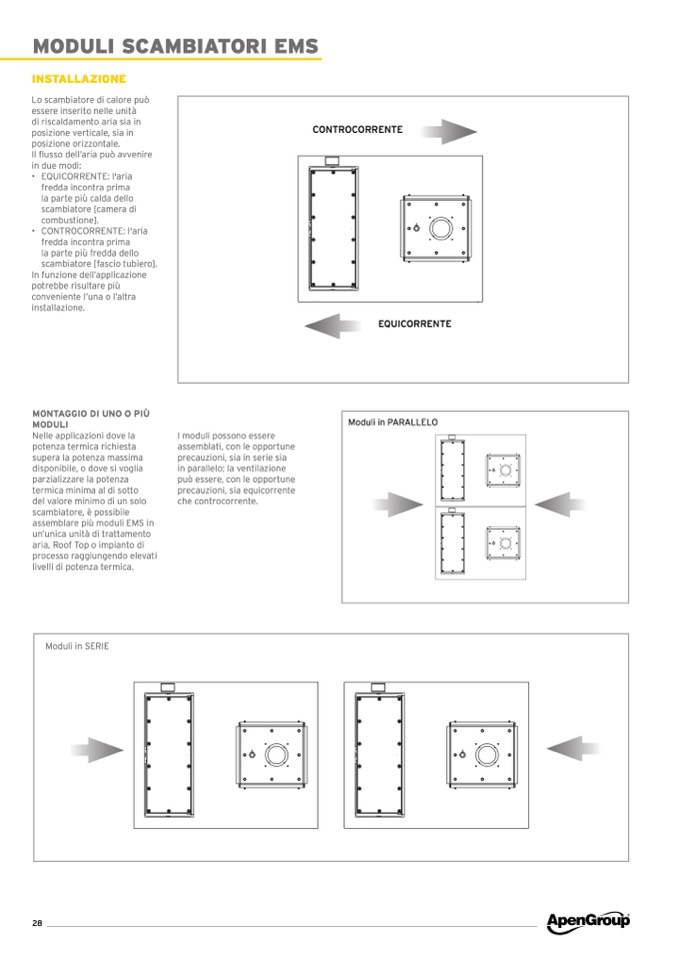

MODULI SCAMBIATORI EMS
INSTALLAZIONE
Lo scambiatore di calore può
essere inserito nelle unità
di riscaldamento aria sia in
posizione verticale, sia in
posizione orizzontale.
Il flusso dell’aria può avvenire
in due modi:
• EQUICORRENTE: l'aria
fredda incontra prima
la parte più calda dello
scambiatore [camera di
combustione].
• CONTROCORRENTE: l'aria
fredda incontra prima
la parte più fredda dello
scambiatore [fascio tubiero].
In funzione dell’applicazione
potrebbe risultare pi
ù
conveniente l’una o l’altra
installazione.
MONTAGGIO DI UNO O PIÙ
MODULI
Nelle applicazioni dove la
potenza termica richiesta
supera la potenza massima
disponibile, o dove si voglia
parzializzare la potenza
termica minima al di sotto
del valore minimo di un solo
scambiatore, è possibile
assemblare più moduli EMS in
un’unica unità di trattamento
aria, Roof Top o impianto di
processo raggiungendo elevati
livelli di potenza termica.
Moduli in SERIE
CONTROCORRENTE
28
I moduli possono essere
assemblati, con le opportune
precauzioni, sia in serie sia
in parallelo; la ventilazione
può essere, con le opportune
precauzioni, sia equicorrente
che controcorrente.
EQUICORRENTE
Moduli in PARALLELO
