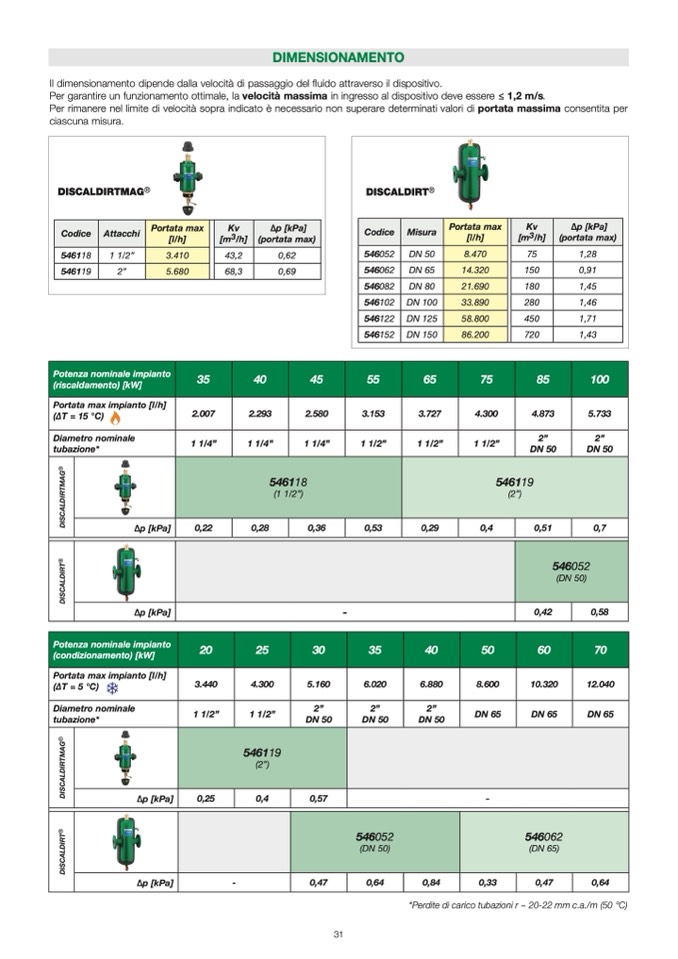

DIMENSIONAMENTO
Il dimensionamento dipende dalla velocit
à di passaggio del
fluido attraverso il dispositivo.
Per garantire un funzionamento ottimale, la velocità massima in ingresso al dispositivo deve essere ≤ 1,2 m/s.
Per rimanere nel limite di velocità sopra indicato
è necessario non superare determinati valori di portata massima consentita per
ciascuna misura.
Diametro nominale
tubazione*
1 1/4”
1 1/4”
1 1/4”
1 1/2”
1 1/2”
1 1/2”
2”
DN 50
2”
DN 50
∆p
[kPa]
Diametro nominale
tubazione*
1 1/2”
1 1/2”
2”
DN 50
2”
DN 50
2”
DN 50
DN 65
DN 65
DN 65
∆p
[kPa]
31
*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)
DISCALDIRTMAG®
Codice
Attacchi
Portata max
[l/h]
Kv
[m3/h]
∆p [kPa]
(portata max)
546118
1 1/2”
3.410
43,2
0,62
546119
2”
5.680
68,3
0,69
DISCALDIRT®
Codice
Misura
Portata max
[l/h]
Kv
[m3/h]
∆p [kPa]
(portata max)
546052
DN 50
8.470
75
1,28
546062
DN 65
14.320
150
0,91
546082
DN 80
21.690
180
1,45
546102 DN 100
33.890
280
1,46
546122 DN 125
58.800
450
1,71
546152 DN 150
86.200
720
1,43
Potenza nominale impianto
(riscaldamento) [kW]
35
40
45
55
65
75
85
100
Portata max impianto [l/h]
(∆T = 15 °C)
2.007
2.293
2.580
3.153
3.727
4.300
4.873
5.733
546118
(1 1/2”)
546119
(2”)
∆p
[kPa]
0,22
0,28
0,36
0,53
0,29
0,4
0,51
0,7
546052
(DN 50)
-
0,42
0,58
Potenza nominale impianto
(condizionamento) [kW]
20
25
30
35
40
50
60
70
Portata max impianto [l/h]
(∆T = 5 °C)
3.440
4.300
5.160
6.020
6.880
8.600
10.320
12.040
546119
(2”)
∆p
[kPa]
0,25
0,4
0,57
-
546052
(DN 50)
546062
(DN 65)
-
0,47
0,64
0,84
0,33
0,47
0,64
