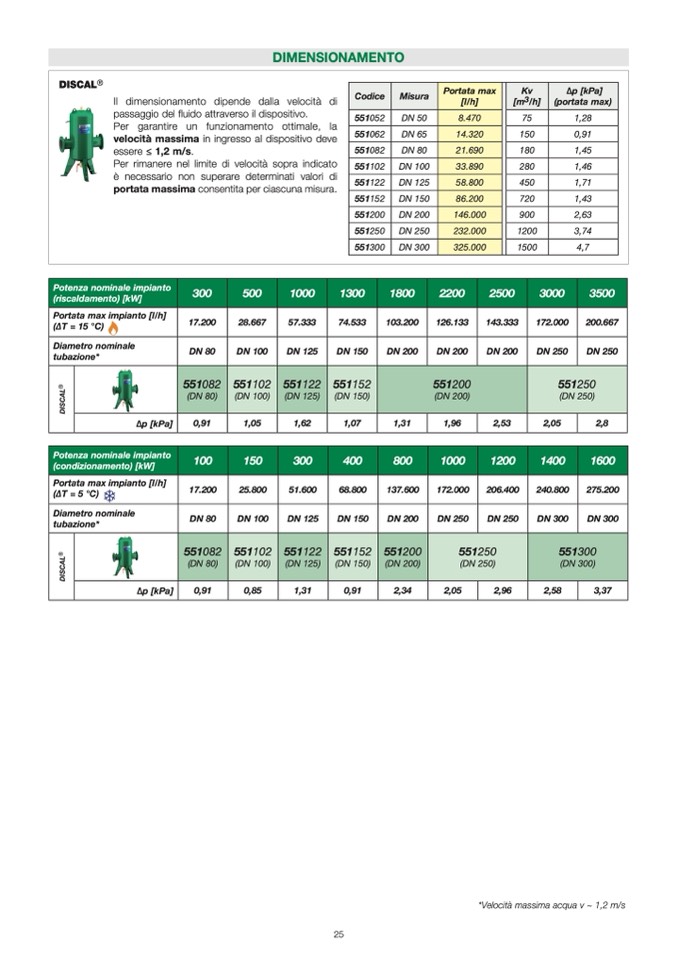

DIMENSIONAMENTO

DISCAL®

Codice

Misura

Portata max

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max)

551052

DN 50

8.470

75

1,28

551062

DN 65

14.320

150

0,91

551082

DN 80

21.690

180

1,45

551102

DN 100

33.890

280

1,46

551122

DN 125

58.800

450

1,71

551152

DN 150

86.200

720

1,43

551200

DN 200

146.000

900

2,63

551250

DN 250

232.000

1200

3,74

551300

DN 300

325.000

1500

4,7

Il dimensionamento dipende dalla velocit

à di

passaggio del fluido attraverso il dispositivo.

Per garantire un funzionamento ottimale, la

velocità massima in ingresso al dispositivo deve

essere ≤ 1,2 m/s.

Per rimanere nel limite di velocit

à sopra indicato

è necessario non superare determinati valori di

portata massima consentita per ciascuna misura.

Potenza nominale impianto

(riscaldamento) [kW]

300

500

1000

1300

1800

2200

2500

3000

3500

Portata max impianto [l/h]

(∆T = 15 °C)

Diametro nominale

tubazione*

∆p

[kPa]

Portata max impianto [l/h]

(∆T = 5 °C)

Diametro nominale

tubazione*

∆p

[kPa]

17.200

DN 80

17.200

DN 80

28.667

DN 100

25.800

DN 100

57.333

DN 125

51.600

DN 125

74.533

DN 150

68.800

DN 150

103.200

DN 200

137.600

DN 200

126.133

DN 200

172.000

DN 250

143.333

DN 200

206.400

DN 250

172.000

DN 250

240.800

DN 300

200.667

DN 250

275.200

DN 300

25

*Velocità massima acqua v ~ 1,2 m/s

551082

(DN 80)

551102

(DN 100)

551122

(DN 125)

551152

(DN 150)

551200

(DN 200)

551250

(DN 250)

0,91

1,05

1,62

1,07

1,31

1,96

2,53

2,05

2,8

Potenza nominale impianto

(condizionamento) [kW]

100

150

300

400

800

1000

1200

1400

1600

551082

(DN 80)

551102

(DN 100)

551122

(DN 125)

551152

(DN 150)

551200

(DN 200)

551250

(DN 250)

551300

(DN 300)

0,91

0,85

1,31

0,91

2,34

2,05

2,96

2,58

3,37
