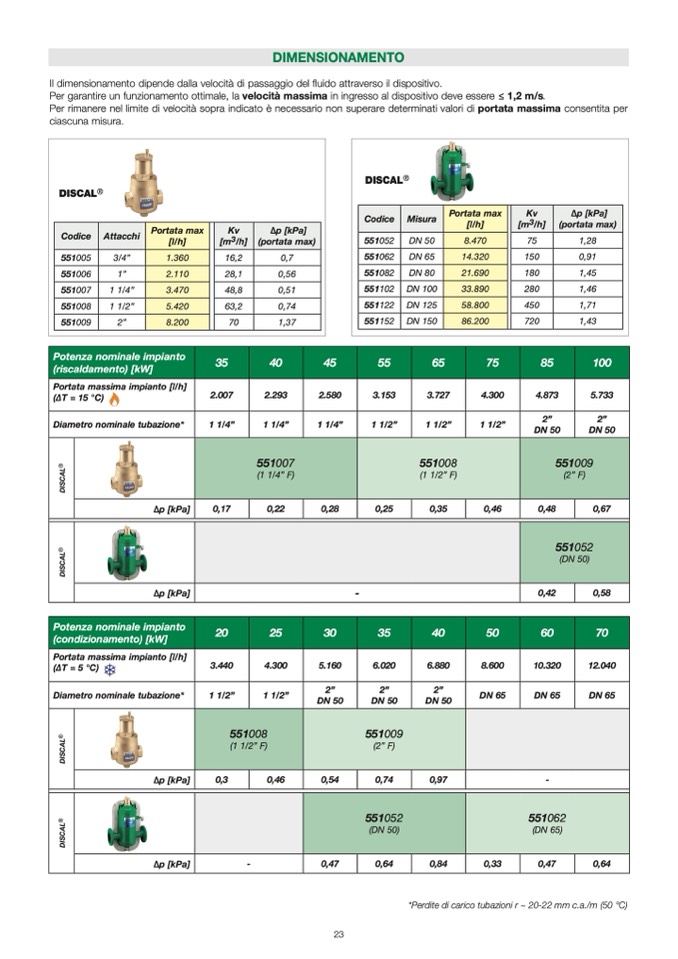

DIMENSIONAMENTO
Il dimensionamento dipende dalla velocit
à di passaggio del
fluido attraverso il dispositivo.
Per garantire un funzionamento ottimale, la velocit
à massima in ingresso al dispositivo deve essere ≤ 1,2 m/s.
Per rimanere nel limite di velocit
à sopra indicato è necessario non superare determinati valori di portata massima consentita per
ciascuna misura.
Diametro nominale tubazione*
∆p
[kPa]
∆p
[kPa]
Diametro nominale tubazione*
∆p
[kPa]
∆p
[kPa]
1 1/4”
1 1/4”
1 1/4”
1 1/2”
1 1/2”
1 1/2”
2”
DN 50
2”
DN 50
1 1/2”
1 1/2”
2”
DN 50
2”
DN 50
2”
DN 50
DN 65
DN 65
DN 65
23
*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)
DISCAL®
Codice
Attacchi
Portata max
[l/h]
Kv
[m3/h]
∆p [kPa]
(portata max)
551005
3/4”
1.360
16,2
0,7
551006
1”
2.110
28,1
0,56
551007
1 1/4”
3.470
48,8
0,51
551008
1 1/2”
5.420
63,2
0,74
551009
2”
8.200
70
1,37
DISCAL®
Codice
Misura
Portata max
[l/h]
Kv
[m3/h]
∆p [kPa]
(portata max)
551052
DN 50
8.470
75
1,28
551062
DN 65
14.320
150
0,91
551082
DN 80
21.690
180
1,45
551102 DN 100
33.890
280
1,46
551122 DN 125
58.800
450
1,71
551152 DN 150
86.200
720
1,43
Potenza nominale impianto
(riscaldamento) [kW]
35
40
45
55
65
75
85
100
Portata massima impianto [l/h]
(∆T = 15 °C)
2.007
2.293
2.580
3.153
3.727
4.300
4.873
5.733
551007
(1 1/4” F)
551008
(1 1/2” F)
551009
(2” F)
0,17
0,22
0,28
0,25
0,35
0,46
0,48
0,67
551052
(DN 50)
-
0,42
0,58
Potenza nominale impianto
(condizionamento) [kW]
20
25
30
35
40
50
60
70
Portata massima impianto [l/h]
(∆T = 5 °C)
3.440
4.300
5.160
6.020
6.880
8.600
10.320
12.040
551008
(1 1/2” F)
551009
(2” F)
0,3
0,46
0,54
0,74
0,97
-
551052
(DN 50)
551062
(DN 65)
-
0,47
0,64
0,84
0,33
0,47
0,64
