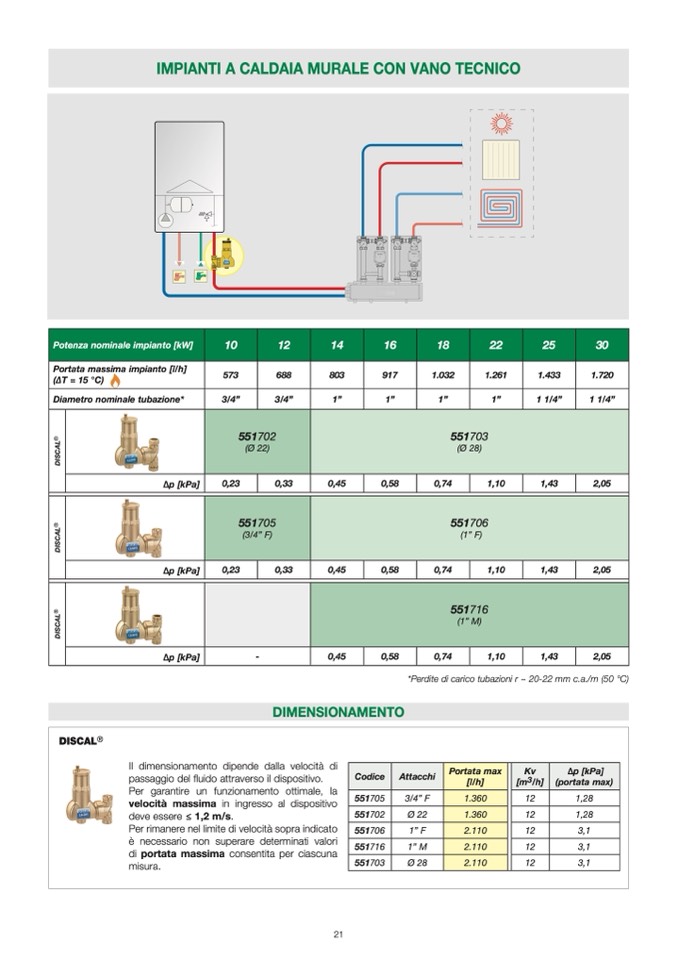

IMPIANTI A CALDAIA MURALE CON VANO TECNICO

H

Effi

ig

c

h

iency

ycne

i

h

c

g

i

ffi

H

E

Potenza nominale impianto [kW]

10

12

14

16

18

22

25

30

Portata massima impianto [l/h]

(∆T = 15 °C)

573

688

803

917

1.032

1.261

1.433

1.720

Diametro nominale tubazione*

3/4”

3/4”

1”

1”

1”

1”

1 1/4”

1 1/4”

∆p

[kPa]

D

I

S

C

A

L

®

551702

(Ø 22)

0,23

0,33

0,45

0,58

0,74

551703

(Ø 28)

1,10

1,43

2,05

D

I

S

C

A

L

®

∆p

[kPa]

551705

(3/4” F)

0,23

0,33

0,45

0,58

0,74

551706

(1” F)

1,10

1,43

2,05

D

I

S

C

A

L

®

∆p

[kPa]

551716

(1” M)

-

0,45

0,58

0,74

1,10

1,43

2,05

*Perdite di carico tubazioni r ~ 20-22 mm c.a./m (50 °C)

DIMENSIONAMENTO

DISCAL®

Il dimensionamento dipende dalla velocità di

passaggio del fluido attraverso il dispositivo.

Per garantire un funzionamento ottimale, la

velocità massima in ingresso al dispositivo

deve essere ≤ 1,2 m/s.

Per rimanere nel limite di velocità sopra indicato

è necessario non superare determinati valori

di portata massima consentita per ciascuna

misura.

Codice

Attacchi

Portata max

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max)

551705

3/4” F

1.360

12

1,28

551702

Ø 22

1.360

12

1,28

551706

1” F

2.110

12

3,1

551716

1” M

2.110

12

3,1

551703

Ø 28

2.110

12

3,1
