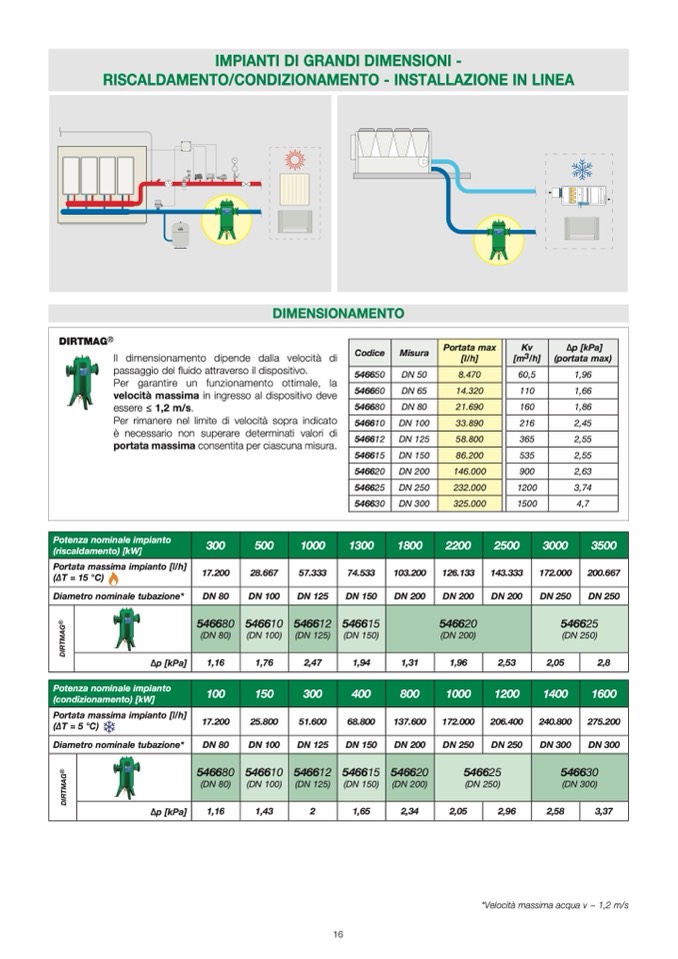

IMPIANTI DI GRANDI DIMENSIONI -
RISCALDAMENTO/CONDIZIONAMENTO - INSTALLAZIONE IN LINEA
H
0
0
0
1
0
3
9
H
0
0
0
1
0
3
9
H
0
0
0
1
0
3
9
H
0
0
0
1
0
3
9
DIMENSIONAMENTO
DIRTMAG®
Il dimensionamento dipende dalla velocità di
passaggio del
fluido attraverso il dispositivo.
Per garantire un funzionamento ottimale, la
velocit
à massima in ingresso al dispositivo deve
essere ≤ 1,2 m/s.
Per rimanere nel limite di velocità sopra indicato
è necessario non superare determinati valori di
portata massima consentita per ciascuna misura.
Codice
Misura
Portata max
[l/h]
Kv
[m3/h]
∆p [kPa]
(portata max)
546650
DN 50
8.470
60,5
1,96
546660
DN 65
14.320
110
1,66
546680
DN 80
21.690
160
1,86
546610
DN 100
33.890
216
2,45
546612
DN 125
58.800
365
2,55
546615
DN 150
86.200
535
2,55
546620
DN 200
146.000
900
2,63
546625
DN 250
232.000
1200
3,74
546630
DN 300
325.000
1500
4,7
Potenza nominale impianto
(riscaldamento) [kW]
300
500
1000
1300
1800
2200
2500
3000
3500
Portata massima impianto [l/h]
(∆T = 15 °C)
Diametro nominale tubazione*
∆p
[kPa]
Portata massima impianto [l/h]
(∆T = 5 °C)
Diametro nominale tubazione*
∆p
[kPa]
17.200
DN 80
17.200
DN 80
28.667
DN 100
25.800
DN 100
57.333
DN 125
51.600
DN 125
74.533
DN 150
68.800
DN 150
103.200
DN 200
137.600
DN 200
126.133
DN 200
172.000
DN 250
143.333
DN 200
206.400
DN 250
172.000
DN 250
240.800
DN 300
200.667
DN 250
275.200
DN 300
16
*Velocit
à massima acqua v ~ 1,2 m/s
546680
(DN 80)
546610
(DN 100)
546612
(DN 125)
546615
(DN 150)
546620
(DN 200)
546625
(DN 250)
1,16
1,76
2,47
1,94
1,31
1,96
2,53
2,05
2,8
Potenza nominale impianto
(condizionamento) [kW]
100
150
300
400
800
1000
1200
1400
1600
546680
(DN 80)
546610
(DN 100)
546612
(DN 125)
546615
(DN 150)
546620
(DN 200)
546625
(DN 250)
546630
(DN 300)
1,16
1,43
2
1,65
2,34
2,05
2,96
2,58
3,37
