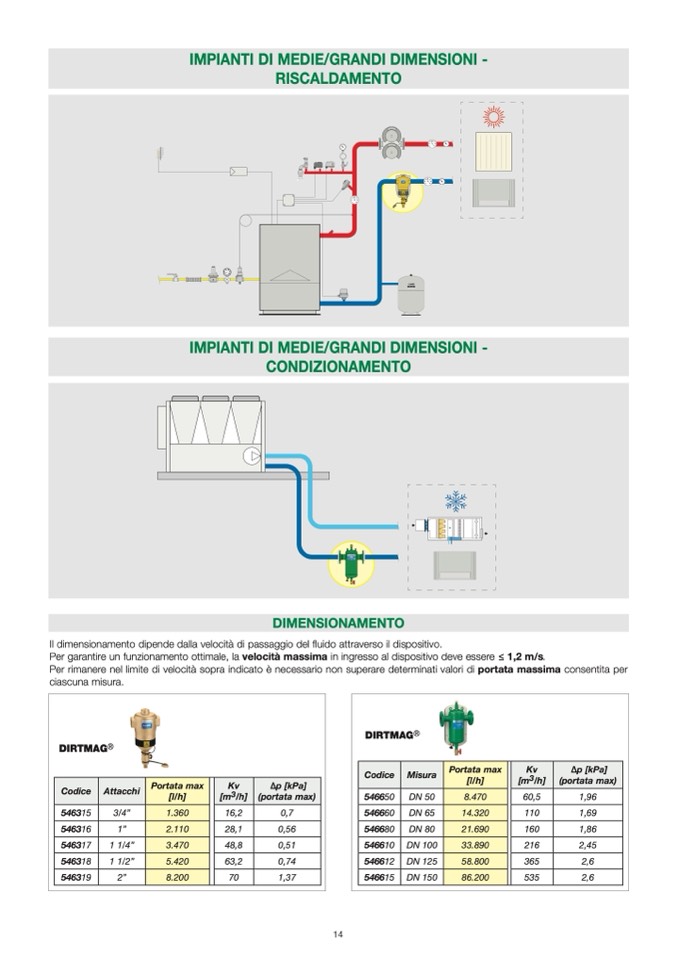

IMPIANTI DI MEDIE/GRANDI DIMENSIONI -

RISCALDAMENTO

IMPIANTI DI MEDIE/GRANDI DIMENSIONI -

CONDIZIONAMENTO

DIMENSIONAMENTO

Il dimensionamento dipende dalla velocit

à di passaggio del fluido attraverso il dispositivo.

Per garantire un funzionamento ottimale, la velocit

à massima in ingresso al dispositivo deve essere ≤ 1,2 m/s.

Per rimanere nel limite di velocit

à sopra indicato è necessario non superare determinati valori di portata massima consentita per

ciascuna misura.

DIRTMAG®

Codice

Attacchi

Portata max

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max)

546315

3/4”

1.360

16,2

0,7

546316

1”

546317

1 1/4”

2.110

3.470

28,1

0,56

48,8

0,51

546318

1 1/2”

546319

2”

5.420

8.200

63,2

0,74

70

1,37

DIRTMAG®

Codice

546650

DN 50

Misura

Portata max

[l/h]

Kv

[m3/h]

∆p [kPa]

(portata max)

8.470

60,5

1,96

546660

DN 65

14.320

110

1,69

546680

DN 80

546610 DN 100

21.690

33.890

160

1,86

216

2,45

546612 DN 125

58.800

365

2,6

546615 DN 150

86.200

535

2,6

14
