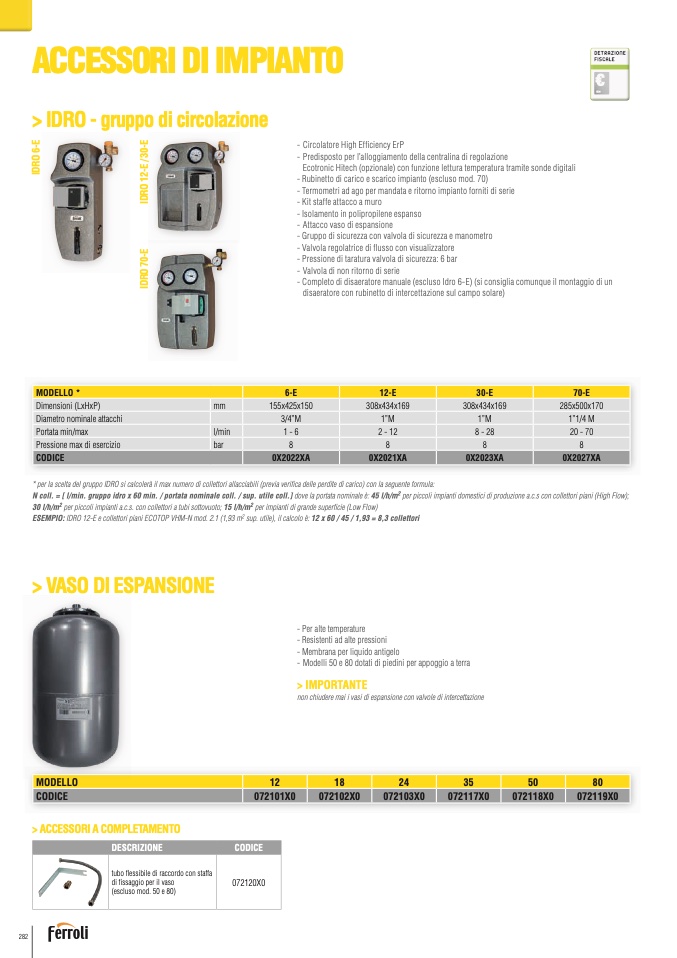

ACCESSORI DI IMPIANT
O
€
> IDRO - gruppo di circolazione
I
D
R
O
6
-
E
I
D
R
O
1
2
-
E
/
3
0
-
E
I
D
R
O
7
0
-
E
- Circolatore High Efficiency ErP
- Predisposto per l’alloggiamento della centralina di regolazione
Ecotronic Hitech (opzionale) con funzione lettura temperatura tramite sonde digitali
- Rubinetto di carico e scarico impianto (escluso mod. 70
)
- Termometri ad ago per mandata e ritorno impianto forniti di seri
e
- Kit staffe attacco a mur
o
- Isolamento in polipropilene espans
o
- Attacco vaso di espansione
- Gruppo di sicurezza con valvola di sicurezza e manometr
o
- Valvola regolatrice di
flusso con visualizzatore
- Pressione di taratura valvola di sicurezza: 6 ba
r
- Valvola di non ritorno di serie
- Completo di disaeratore manuale (escluso Idro 6-E) (si consiglia comunque il montaggio di u
n
disaeratore con rubinetto di intercettazione sul campo solare
)
MODELLO *
6-E
12-E
30-E
70-
E
Dimensioni (LxHxP)
mm
155x425x150
308x434x169
308x434x169
285x500x170
Diametro nominale attacchi
3/4”M
1”M
1”M
1”1/4
M
Portata min/max
l/min
1 - 6
2 - 12
8 - 28
20 - 70
Pressione max di esercizio
bar
8
8
8
8
CODICE
0X2022XA
0X2021XA
0X2023XA
0X2027X
A
* per la scelta del gruppo IDRO si calcolerà il max numero di collettori allacciabili (previa verifica delle perdite di carico) con la seguente formula
:
N coll. = [ l/min. gruppo idro x 60 min. / portata nominale coll. / sup. utile coll.] dove la portata nominale è: 45 l/h/m2 per piccoli impianti domestici di produzione a.c.s con collettori piani (High Flow);
30 l/h/m2 per piccoli impianti a.c.s. con collettori a tubi sottovuoto; 15 l/h/m2 per impianti di grande super
ficie (Low Flow)
ESEMPIO: IDRO 12-E e collettori piani ECOTOP VHM-N mod. 2.1 (1,93 m2 sup. utile), il calcolo è: 12 x 60 / 45 / 1,93 = 8,3 collettori
> VASO DI ESPANSIONE
- Per alte temperatur
e
- Resistenti ad alte pression
i
- Membrana per liquido antigel
o
- Modelli 50 e 80 dotati di piedini per appoggio a terra
> IMPORTANT
E
non chiudere mai i vasi di espansione con valvole di intercettazion
e
MODELLO
12
18
24
35
50
80
CODICE
072101X0
072102X0
072103X0
072117X0
072118X0
072119X
0
> ACCESSORI A COMPLETAMENTO
DESCRIZIONE
CODICE
tubo flessibile di raccordo con staff
a
di fissaggio per il vas
o
(escluso mod. 50 e 80
)
072120X
0
