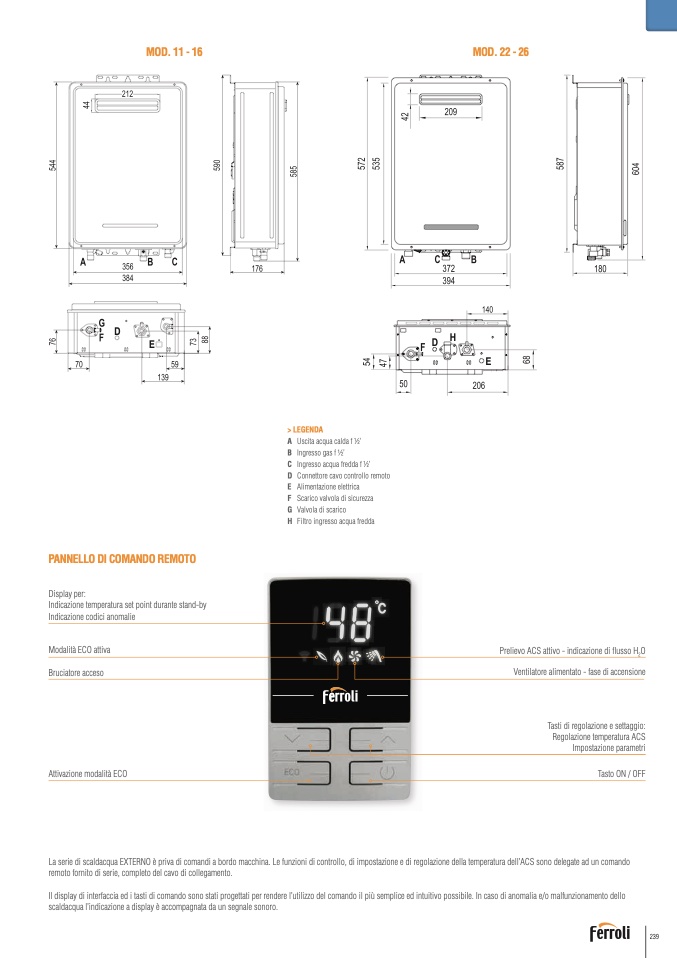

MOD. 11 - 16

MOD. 22 - 2

6

D

E

D

H

E

> LEGENDA

A Uscita acqua calda f ½

’

B Ingresso gas f ½

’

C Ingresso acqua fredda f ½

’

D Connettore cavo controllo remoto

E Alimentazione elettric

a

F Scarico valvola di sicurezza

G Valvola di scarico

H Filtro ingresso acqua fredd

a

PANNELLO DI COMANDO REMOT

O

Display per

:

Indicazione temperatura set point durante stand-by

Indicazione codici anomalie

Modalità ECO attiva

Prelievo ACS attivo - indicazione di flusso H2O

Bruciatore acceso

Ventilatore alimentato - fase di accension

e

Tasti di regolazione e settaggio:

Regolazione temperatura AC

S

Impostazione parametri

Attivazione modalità ECO

Tasto ON / OFF

La serie di scaldacqua EXTERNO è priva di comandi a bordo macchina. Le funzioni di controllo, di impostazione e di regolazione della temperatura dell’ACS sono delegate ad un comand

o

remoto fornito di serie, completo del cavo di collegamento.

Il display di interfaccia ed i tasti di comando sono stati progettati per rendere l’utilizzo del comando il più semplice ed intuitivo possibile. In caso di anomalia e/o malfunzionamento dell

o

scaldacqua l’indicazione a display è accompagnata da un segnale sonoro.
