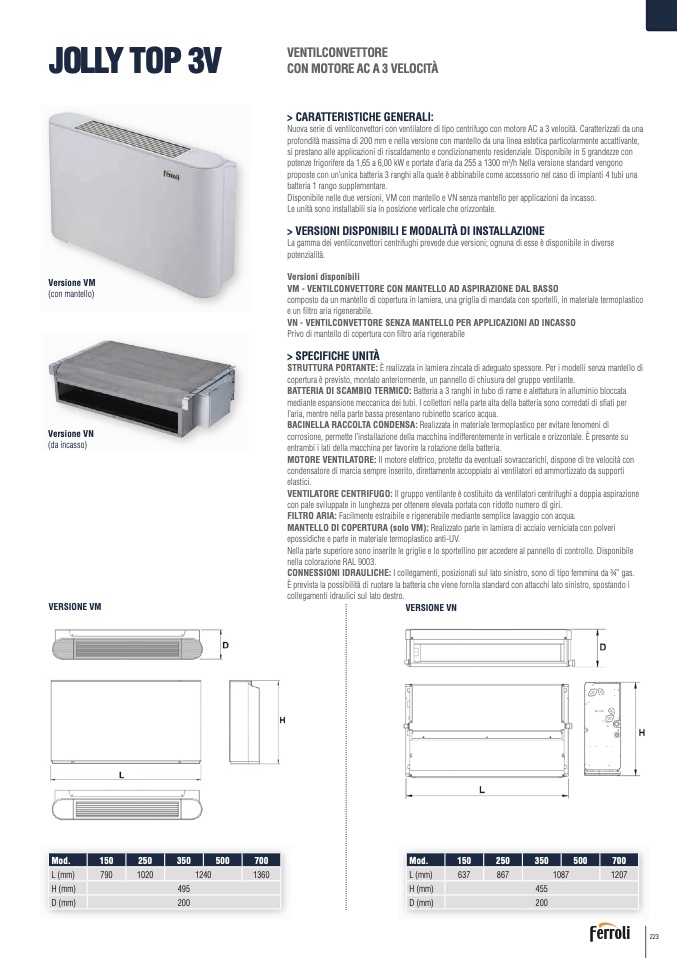

JOLLY TOP 3VVENTILCONVETTOR

E

CON MOTORE AC A 3 VELOCITÀ

Versione VM

(con mantello)

Versione V

N

(da incasso)

> CARATTERISTICHE GENERALI:

Nuova serie di ventilconvettori con ventilatore di tipo centrifugo con motore AC a 3 velocità. Caratterizzati da una

profondità massima di 200 mm e nella versione con mantello da una linea estetica particolarmente accattivante,

si prestano alle applicazioni di riscaldamento e condizionamento residenziale. Disponibile in 5 grandezze con

potenze frigorifere da 1,65 a 6,00 kW e portate d’aria da 255 a 1300 m3/h Nella versione standard vengon

o

proposte con un’unica batteria 3 ranghi alla quale è abbinabile come accessorio nel caso di impianti 4 tubi una

batteria 1 rango supplementare.

Disponibile nelle due versioni, VM con mantello e VN senza mantello per applicazioni da incasso.

Le unità sono installabili sia in posizione verticale che orizzontale.

> VERSIONI DISPONIBILI E MODALITÀ DI INSTALLAZIONE

La gamma dei ventilconvettori centrifughi prevede due versioni; ognuna di esse è disponibile in diverse

potenzialità

.

Versioni disponibili

VM - VENTILCONVETTORE CON MANTELLO AD ASPIRAZIONE DAL BASSO

composto da un mantello di copertura in lamiera, una griglia di mandata con sportelli, in materiale termoplastico

e un filtro aria rigenerabile.

VN - VENTILCONVETTORE SENZA MANTELLO PER APPLICAZIONI AD INCASSO

Privo di mantello di copertura con filtro aria rigenerabile

> SPECIFICHE UNITÀ

STRUTTURA PORTANTE: È realizzata in lamiera zincata di adeguato spessore. Per i modelli senza mantello di

copertura è previsto, montato anteriormente, un pannello di chiusura del gruppo ventilante.

BATTERIA DI SCAMBIO TERMICO: Batteria a 3 ranghi in tubo di rame e alettatura in alluminio bloccata

mediante espansione meccanica dei tubi. I collettori nella parte alta della batteria sono corredati di sfiati per

l’aria, mentre nella parte bassa presentano rubinetto scarico acqua.

BACINELLA RACCOLTA CONDENSA: Realizzata in materiale termoplastico per evitare fenomeni di

corrosione, permette l’installazione della macchina indifferentemente in verticale e orizzontale. È presente s

u

entrambi i lati della macchina per favorire la rotazione della batteria.

MOTORE VENTILATORE: Il motore elettrico, protetto da eventuali sovraccarichi, dispone di tre velocità co

n

condensatore di marcia sempre inserito, direttamente accoppiato ai ventilatori ed ammortizzato da supporti

elastici.

VENTILATORE CENTRIFUGO: Il gruppo ventilante è costituito da ventilatori centrifughi a doppia aspirazion

e

con pale sviluppate in lunghezza per ottenere elevata portata con ridotto numero di giri.

FILTRO ARIA: Facilmente estraibile e rigenerabile mediante semplice lavaggio con acqua.

MANTELLO DI COPERTURA (solo VM): Realizzato parte in lamiera di acciaio verniciata con polver

i

epossidiche e parte in materiale termoplastico anti-UV.

Nella parte superiore sono inserite le griglie e lo sportellino per accedere al pannello di controllo. Disponibile

nella colorazione RAL 9003.

CONNESSIONI IDRAULICHE: I collegamenti, posizionati sul lato sinistro, sono di tipo femmina da ¾” gas

.

È prevista la possibilità di ruotare la batteria che viene fornita standard con attacchi lato sinistro, spostando i

collegamenti idraulici sul lato destro.

VERSIONE VM

VERSIONE V

N

Mod.

150

250

350

500

700

Mod.

150

250

350

500

700

L (mm)

790

1020

1240

136

0

L (mm)

637

867

1087

1207

H (mm)

495

H (mm)

455

D (mm)

200

D (mm)

200

223
