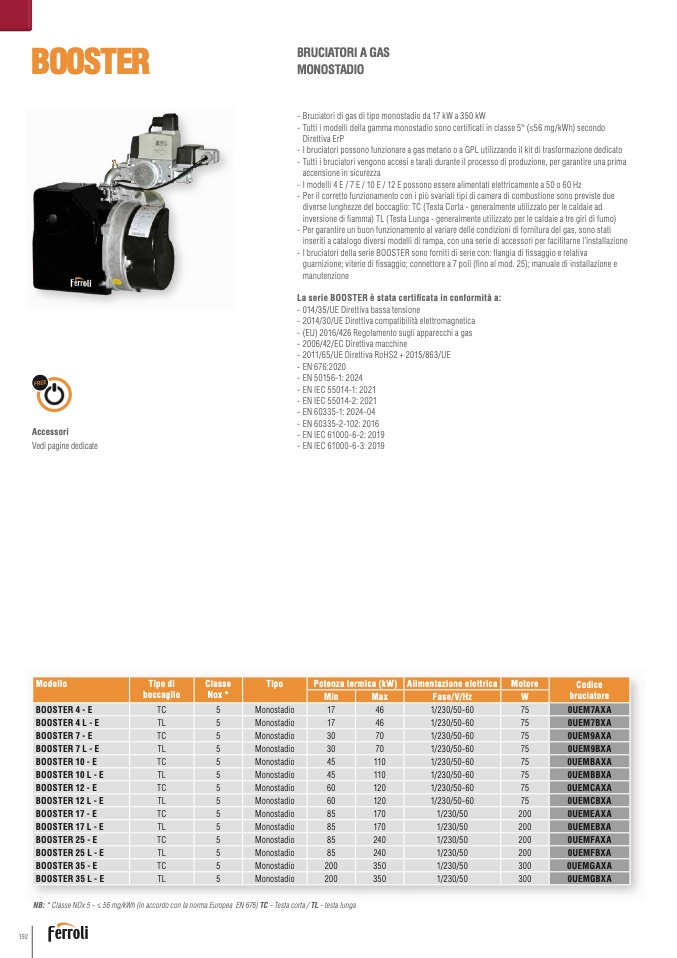

BOOSTE
R
B
RUCIATORI A GA
S
MONOSTADI
O
Accessori
Vedi pagine dedicat
e
-
-
-
-
-
-
-
-
Bruciatori di gas di tipo monostadio da 17 kW a 350 kW
Tutti i modelli della gamma monostadio sono certificati in classe 5° (≤56 mg/kWh) secondo
Direttiva Er
P
I bruciatori possono funzionare a gas metano o a GPL utilizzando il kit di trasformazione dedicat
o
Tutti i bruciatori vengono accesi e tarati durante il processo di produzione, per garantire una prima
accensione in sicurezza
I modelli 4 E / 7 E / 10 E / 12 E possono essere alimentati elettricamente a 50 o 60 Hz
Per il corretto funzionamento con i più svariati tipi di camera di combustione sono previste du
e
diverse lunghezze del boccaglio: TC (Testa Corta - generalmente utilizzato per le caldaie ad
inversione di
fiamma) TL (Testa Lunga - generalmente utilizzato per le caldaie a tre giri di fumo)
Per garantire un buon funzionamento al variare delle condizioni di fornitura del gas, sono stati
inseriti a catalogo diversi modelli di rampa, con una serie di accessori per facilitarne l’installazion
e
I bruciatori della serie BOOSTER sono forniti di serie con: flangia di
fissaggio e relativa
guarnizione; viterie di
fissaggio; connettore a 7 poli (
fino al mod. 25); manuale di installazione
e
manutenzion
e
La serie BOOSTER è stata certi
ficata in conformità a:
- 014/35/UE Direttiva bassa tensione
- 2014/30/UE Direttiva compatibilità elettromagnetica
- (EU) 2016/426 Regolamento sugli apparecchi a gas
- 2006/42/EC Direttiva macchine
- 2011/65/UE Direttiva RoHS2 + 2015/863/UE
- EN 676:2020
- EN 50156-1: 2024
- EN IEC 55014-1: 2021
- EN IEC 55014-2: 2021
- EN 60335-1: 2024-04
- EN 60335-2-102: 2016
- EN IEC 61000-6-2: 2019
- EN IEC 61000-6-3: 2019
Modello
Tipo di
boccaglio
Classe
Nox *
Tipo
Potenza termica (kW) Alimentazione elettrica Motore
Codic
e
bruciator
e
Min
Max
Fase/V/Hz
W
BOOSTER 4 - E
TC
5
Monostadio
17
46
1/230/50-60
75
0UEM7AX
A
BOOSTER 4 L - E
TL
5
Monostadio
17
46
1/230/50-60
75
0UEM7BXA
BOOSTER 7 - E
TC
5
Monostadio
30
70
1/230/50-60
75
0UEM9AXA
BOOSTER 7 L - E
TL
5
Monostadio
30
70
1/230/50-60
75
0UEM9BXA
BOOSTER 10 - E
TC
5
Monostadio
45
110
1/230/50-60
75
0UEMBAXA
BOOSTER 10 L - E
TL
5
Monostadio
45
110
1/230/50-60
75
0UEMBBX
A
BOOSTER 12 - E
TC
5
Monostadio
60
120
1/230/50-60
75
0UEMCAX
A
BOOSTER 12 L - E
TL
5
Monostadio
60
120
1/230/50-60
75
0UEMCBXA
BOOSTER 17 - E
TC
5
Monostadio
85
170
1/230/50
200
0UEMEAX
A
BOOSTER 17 L - E
TL
5
Monostadio
85
170
1/230/50
200
0UEMEBXA
BOOSTER 25 - E
TC
5
Monostadio
85
240
1/230/50
200
0UEMFAXA
BOOSTER 25 L - E
TL
5
Monostadio
85
240
1/230/50
200
0UEMFBXA
BOOSTER 35 - E
TC
5
Monostadio
200
350
1/230/50
300
0UEMGAXA
BOOSTER 35 L - E
TL
5
Monostadio
200
350
1/230/50
300
0UEMGBXA
NB: * Classe NOx 5 - ≤ 56 mg/kWh (in accordo con la norma Europea EN 676) TC - Testa corta / TL - testa lung
a
