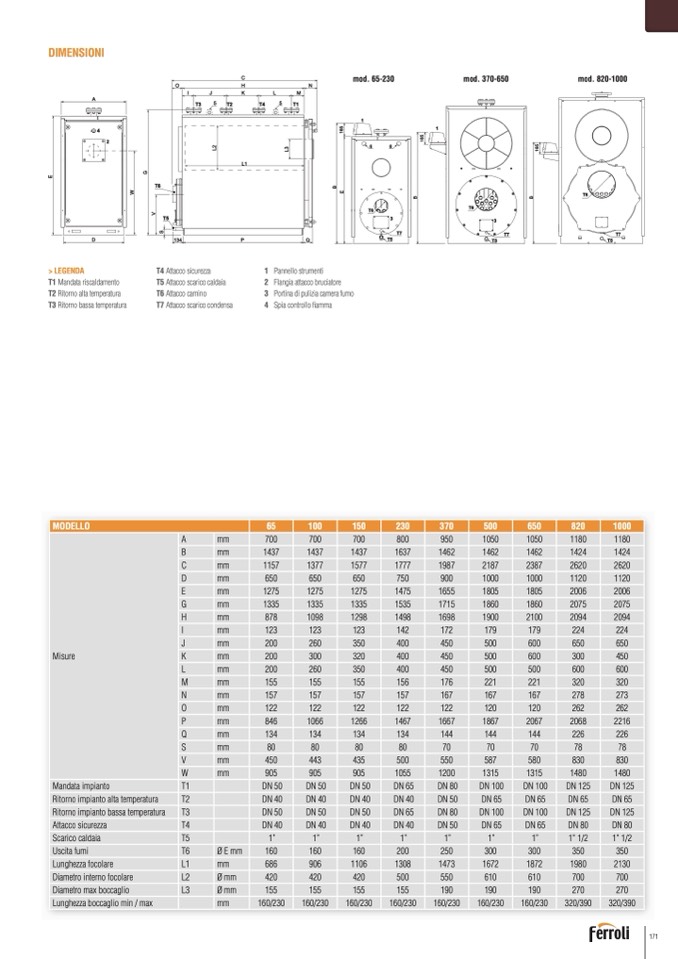

DIMENSION
I
mod. 65-230
mod. 370-650
mod. 820-100
0
> LEGEND
A
T1 Mandata riscaldamento
T2 Ritorno alta temperatur
a
T3 Ritorno bassa temperatur
a
T4 Attacco sicurezz
a
T5 Attacco scarico caldaia
T6 Attacco camin
o
T7 Attacco scarico condensa
1 Pannello strumenti
2 Flangia attacco bruciatore
3 Portina di pulizia camera fum
o
4 Spia controllo fiamm
a
MODELLO
65
100
150
230
370
500
650
820
1000
A
mm
700
700
700
800
950
1050
1050
1180
1180
B
mm
1437
1437
1437
1637
1462
1462
1462
1424
1424
C
mm
1157
1377
1577
1777
1987
2187
2387
2620
2620
D
mm
650
650
650
750
900
1000
1000
1120
1120
E
mm
1275
1275
1275
1475
1655
1805
1805
2006
2006
G
mm
1335
1335
1335
1535
1715
1860
1860
2075
2075
H
mm
878
1098
1298
1498
1698
1900
2100
2094
2094
I
mm
123
123
123
142
172
179
179
224
224
J
mm
200
260
350
400
450
500
600
650
650
Misure
K
mm
200
300
320
400
450
500
600
300
450
L
mm
200
260
350
400
450
500
500
600
600
M
mm
155
155
155
156
176
221
221
320
320
N
mm
157
157
157
157
167
167
167
278
273
O
mm
122
122
122
122
122
120
120
262
262
P
mm
846
1066
1266
1467
1667
1867
2067
2068
2216
Q
mm
134
134
134
134
144
144
144
226
226
S
mm
80
80
80
80
70
70
70
78
78
V
mm
450
443
435
500
550
587
580
830
830
W
mm
905
905
905
1055
1200
1315
1315
1480
1480
Mandata impianto
T1
DN 50
DN 50
DN 50
DN 65
DN 80
DN 100
DN 100
DN 125
DN 125
Ritorno impianto alta temperatura
T2
DN 40
DN 40
DN 40
DN 40
DN 50
DN 65
DN 65
DN 65
DN 6
5
Ritorno impianto bassa temperatura
T3
DN 50
DN 50
DN 50
DN 65
DN 80
DN 100
DN 100
DN 125
DN 125
Attacco sicurezza
T4
DN 40
DN 40
DN 40
DN 40
DN 50
DN 65
DN 65
DN 80
DN 8
0
Scarico caldaia
T5
1”
1”
1”
1”
1”
1”
1”
1" 1/2
1" 1/2
Uscita fumi
T6
Ø E mm
160
160
160
200
250
300
300
350
350
Lunghezza focolare
L1
mm
686
906
1106
1308
1473
1672
1872
1980
2130
Diametro interno focolare
L2
Ø mm
420
420
420
500
550
610
610
700
700
Diametro max boccaglio
L3
Ø mm
155
155
155
155
190
190
190
270
270
Lunghezza boccaglio min / max
mm
160/230
160/230
160/230
160/230
160/230
160/230
160/230
320/390
320/390
