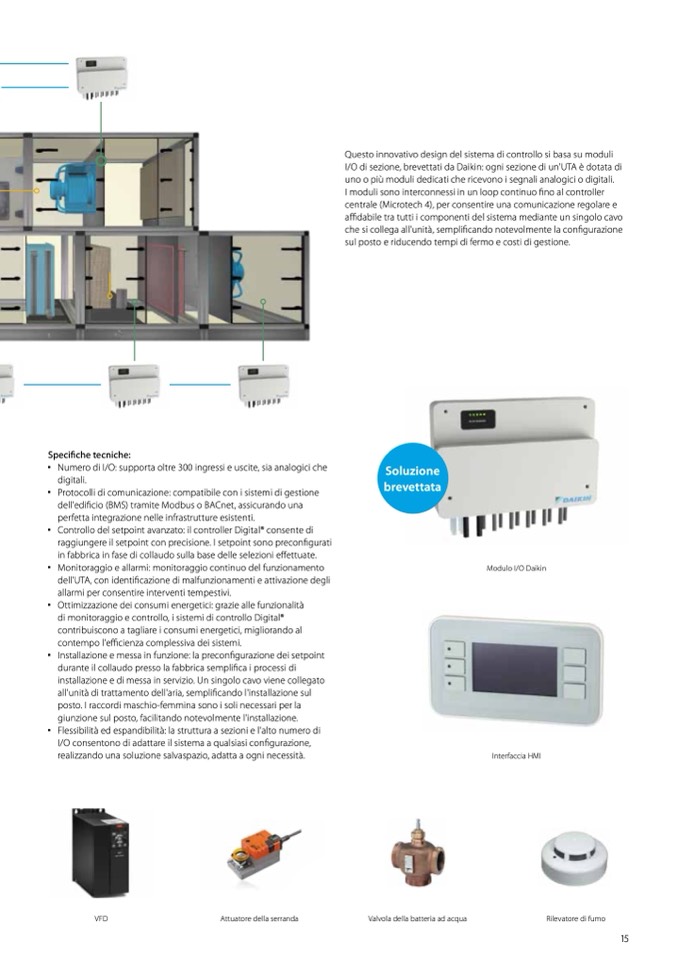

Questo innovativo design del sistema di controllo si basa su moduli

I/O di sezione, brevettati da Daikin: ogni sezione di un'UTA

è dotata di

uno o pi

ù moduli dedicati che ricevono i segnali analogici o digitali.

I moduli sono interconnessi in un loop continuo

fino al controller

centrale (Microtech 4), per consentire una comunicazione regolare e

a

ffidabile tra tutti i componenti del sistema mediante un singolo cavo

che si collega all'unit

à, semplificando notevolmente la configurazione

sul posto e riducendo tempi di fermo e costi di gestione.

Specifiche tecniche:

J

Numero di I/O: supporta oltre 300 ingressi e uscite, sia analogici che

digitali.

J

Protocolli di comunicazione: compatibile con i sistemi di gestione

dell'edificio (BMS) tramite Modbus o BACnet, assicurando una

perfetta integrazione nelle infrastrutture esistenti.

J

Controllo del setpoint avanzato: il controller Digital® consente di

raggiungere il setpoint con precisione. I setpoint sono preconfigurati

in fabbrica in fase di collaudo sulla base delle selezioni e

ffettuate.

J

Monitoraggio e allarmi: monitoraggio continuo del funzionamento

dell'UTA, con identi

ficazione di malfunzionamenti e attivazione degli

allarmi per consentire interventi tempestivi.

J

Ottimizzazione dei consumi energetici: grazie alle funzionalità

di monitoraggio e controllo, i sistemi di controllo Digital®

contribuiscono a tagliare i consumi energetici, migliorando al

contempo l'e

fficienza complessiva dei sistemi.

J

Installazione e messa in funzione: la precon

figurazione dei setpoint

durante il collaudo presso la fabbrica sempli

fica i processi di

installazione e di messa in servizio. Un singolo cavo viene collegato

all'unità di trattamento dell'aria, sempli

ficando l'installazione sul

posto. I raccordi maschio-femmina sono i soli necessari per la

giunzione sul posto, facilitando notevolmente l'installazione.

J

Flessibilità ed espandibilit

à: la struttura a sezioni e l'alto numero di

I/O consentono di adattare il sistema a qualsiasi con

figurazione,

realizzando una soluzione salvaspazio, adatta a ogni necessit

à.

Soluzione

brevettata

Modulo I/O Daikin

Interfaccia HMI

VFD

Attuatore della serranda

Valvola della batteria ad acqua

Rilevatore di fumo

15
