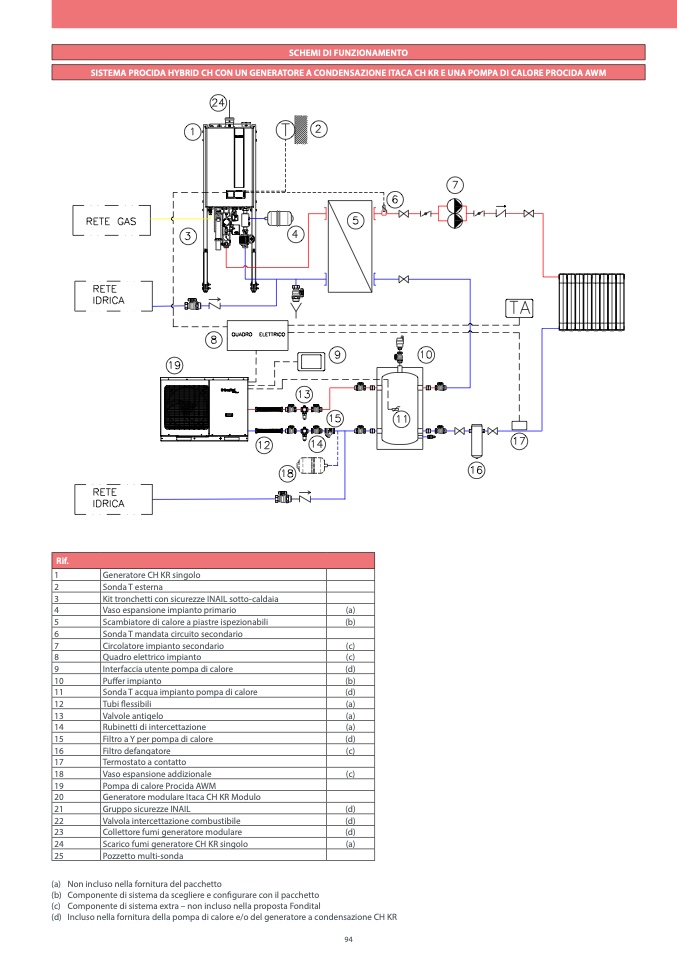

SCHEMI DI FUNZIONAMENTO
SISTEMA PROCIDA HYBRID CH CON UN GENERATORE A CONDENSAZIONE ITACA CH KR E UNA POMPA DI CALORE PROCIDA AWM
Rif
.
1
Generatore CH KR singolo
2
Sonda T estern
a
3
Kit tronchetti con sicurezze INAIL sotto-caldaia
4
Vaso espansione impianto primario
(a)
5
Scambiatore di calore a piastre ispezionabili
(b)
6
Sonda T mandata circuito secondario
7
Circolatore impianto secondario
(c
)
8
Quadro elettrico impianto
(c
)
9
Interfaccia utente pompa di calore
(d
)
10
Pu
ffer impianto
(b)
11
Sonda T acqua impianto pompa di calore
(d
)
12
Tubi
flessibili
(a)
13
Valvole antigelo
(a)
14
Rubinetti di intercettazione
(a)
15
Filtro a Y per pompa di calore
(d
)
16
Filtro defangatore
(c
)
17
Termostato a contatto
18
Vaso espansione addizionale
(c
)
19
Pompa di calore Procida AW
M
20
Generatore modulare Itaca CH KR Modulo
21
Gruppo sicurezze INAIL
(d
)
22
Valvola intercettazione combustibile
(d
)
23
Collettore fumi generatore modulare
(d
)
24
Scarico fumi generatore CH KR singolo
(a)
25
Pozzetto multi-sond
a
(a)
(b)
(c)
(d)
Non incluso nella fornitura del pacchetto
Componente di sistema da scegliere e con
figurare con il pacchetto
Componente di sistema extra – non incluso nella proposta Fondita
l
Incluso nella fornitura della pompa di calore e/o del generatore a condensazione CH KR
