73
IMPORTANTE: È OBBLIGATORIA LA SCELTA DI UN PUFFER INERZIALE PER IL FUNZIONAMENTO DEL SISTEMA
(*) Incluso nel pacchett
o
21
Sonda di temperatura (*
)
20
Tubo flessibil
e
19
Rubinetto di svuotament
o
18
Rubinetto di caricamento
17
Valvola di non ritorn
o
16
Vaso espansione
15
Valvola di sicurezz
a
14
Interfaccia utente (*
)
13
Pompa di calore (*
)
12
Rubinetti di intercettazione 1”
11
Valvola antigelo
10
Filtro a Y (*)
9
Rubinetto di intercettazion
e
8
Puffer inerziale
7
Rubinetti di intercettazion
e
6
Degasatore
5
Bottiglia di integrazione ibrido (*
)
4
Pompa circuito secondari
o
3
Sonda esterna caldaia (*)
2
Rubinetti di intercettazione (*)
1
Caldaia (*
)

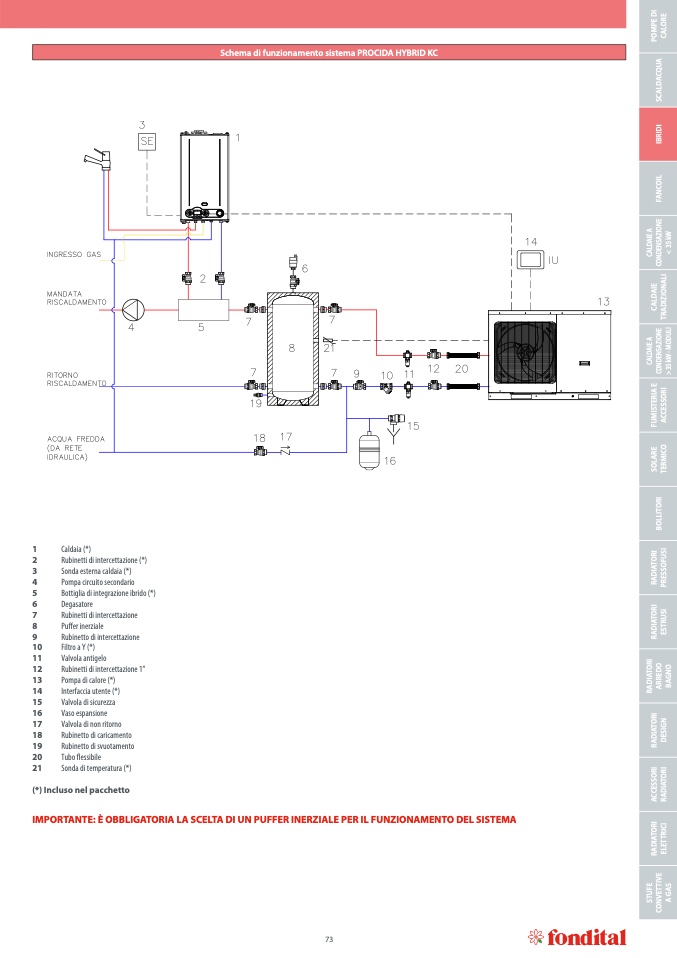

Schema di funzionamento sistema PROCIDA HYBRID K
