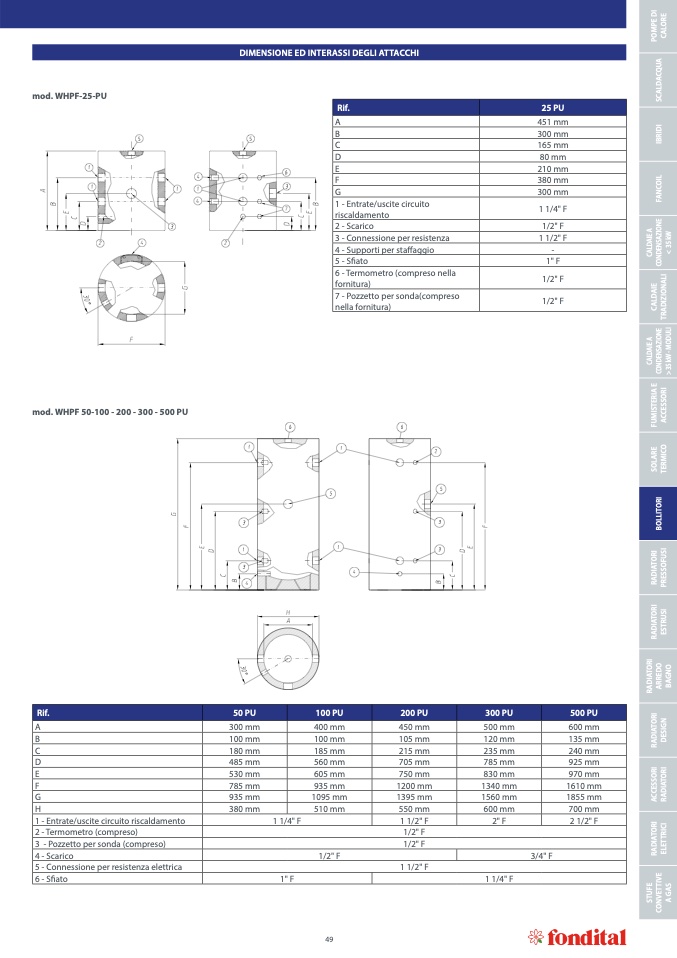

DIMENSIONE ED INTERASSI DEGLI ATTACCH
I
mod. WHPF-25-P
U
Rif.
25 PU
A
451 m
m
B
300 m
m
C
165 m
m
D
80 m
m
E
210 m
m
F
380 m
m
G
300 m
m
1 - Entrate/uscite circuito
riscaldamento
1 1/4"
F
2 - Scarico
1/2"
F
3 - Connessione per resistenza
1 1/2"
F
4 - Supporti per staffaggio
-
5 - S
fiato
1" F
6 - Termometro (compreso nella
fornitura)
1/2"
F
7 - Pozzetto per sonda(compreso
nella fornitura)
1/2"
F
mod. WHPF 50-100 - 200 - 300 - 500 PU
Rif.
50 PU
A
300 mm
400 mm
450 mm
500 mm
600 m
m
B
100 mm
100 mm
105 mm
120 mm
135 m
m
C
180 mm
185 mm
215 mm
235 mm
240 m
m
D
485 mm
560 mm
705 mm
785 mm
925 m
m
E
530 mm
605 mm
750 mm
830 mm
970 m
m
G
935 mm
1095 mm
1395 mm
1560 mm
1855 mm
100 PU
200 PU
300 PU
500 P
U
2 - Termometro (compreso)
3 - Pozzetto per sonda (compreso)
F
785 mm
935 mm
1200 mm
1340 mm
1610 mm
H
380 mm
510 mm
550 mm
600 mm
700 m
m
1 - Entrate/uscite circuito riscaldamento
1 1/4" F
1 1/2" F
2" F
2 1/2" F
1/2" F
1/2" F
4 - Scarico
1/2" F
3/4" F
5 - Connessione per resistenza elettrica
1 1/2" F
6 - Sfiato
1" F
1 1/4" F
