COLLARI DI RIPARAZIONE IN ACCAIO INOX

ISTRUZIONI DI MONTAGGIO UNIFIX MAXI

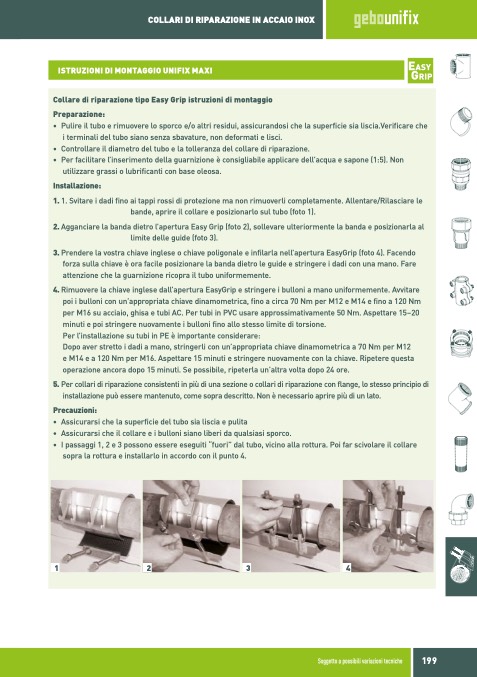

Collare di riparazione tipo Easy Grip istruzioni di montaggio

Preparazione:

• Pulireiltuboerimuoverelosporcoe/oaltriresidui,assicurandosichelasuperficiesialiscia.Verificareche

i terminali del tubo siano senza sbavature, non deformati e lisci.

• Controllareildiametrodeltuboelatolleranzadelcollarediriparazione.

• Perfacilitarel’inserimentodellaguarnizioneèconsigliabileapplicaredell’acquaesapone(1:5).Non

utilizzare grassi o lubrificanti con base oleosa.

Installazione:

1. 1. Svitare i dadi fino ai tappi rossi di protezione ma non rimuoverli completamente. Allentare/Rilasciare le

bande, aprire il collare e posizionarlo sul tubo (foto 1).

2. Agganciare la banda dietro l’apertura Easy Grip (foto 2), sollevare ulteriormente la banda e posizionarla al

limite delle guide (foto 3).

3. Prendere la vostra chiave inglese o chiave poligonale e infilarla nell’apertura EasyGrip (foto 4). Facendo

forza sulla chiave è ora facile posizionare la banda dietro le guide e stringere i dadi con una mano. Fare

attenzione che la guarnizione ricopra il tubo uniformemente.

4. Rimuovere la chiave inglese dall’apertura EasyGrip e stringere i bulloni a mano uniformemente. Avvitare

poi i bulloni con un’appropriata chiave dinamometrica, fino a circa 70 Nm per M12 e M14 e fino a 120 Nm

per M16 su acciaio, ghisa e tubi AC. Per tubi in PVC usare approssimativamente 50 Nm. Aspettare 15–20

minuti e poi stringere nuovamente i bulloni fino allo stesso limite di torsione.

Per l’installazione su tubi in PE è importante considerare:

Dopo aver stretto i dadi a mano, stringerli con un’appropriata chiave dinamometrica a 70 Nm per M12

e M14 e a 120 Nm per M16. Aspettare 15 minuti e stringere nuovamente con la chiave. Ripetere questa

operazione ancora dopo 15 minuti. Se possibile, ripeterla un’altra volta dopo 24 ore.

5. Per collari di riparazione consistenti in più di una sezione o collari di riparazione con flange, lo stesso principio di

installazione può essere mantenuto, come sopra descritto. Non è necessario aprire più di un lato.

Precauzioni:

• Assicurarsichelasuperficiedeltubosialisciaepulita

• Assicurarsicheilcollareeibullonisianoliberidaqualsiasisporco.

• Ipassaggi1,2e3possonoessereeseguiti“fuori”daltubo,vicinoallarottura.Poifarscivolareilcollare

sopra la rottura e installarlo in accordo con il punto 4.

1

2

3

4

199

Soggetto a possibili variazioni tecniche
