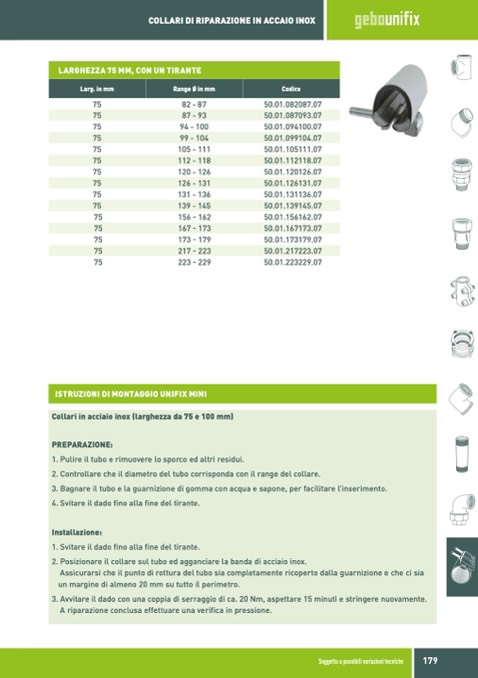

COLLARI DI RIPARAZIONE IN ACCAIO INOX
LARGHEZZA 75 MM, CON UN TIRANTE
Larg. in mm
Range Ø in mm
Codice
75
82 - 87
75
94 - 100
75
105 - 111
75
120 - 126
75
131 - 136
75
156 - 162
75
173 - 179
75
223 - 229
50.01.082087.07
50.01.094100.07
50.01.105111.07
50.01.120126.07
50.01.131136.07
50.01.156162.07
50.01.173179.07
50.01.223229.07
179
75
87 - 93
50.01.087093.07
75
99 - 104
50.01.099104.07
75
112 - 118
50.01.112118.07
75
126 - 131
50.01.126131.07
75
139 - 145
50.01.139145.07
75
167 - 173
50.01.167173.07
75
217 - 223
50.01.217223.07
ISTRUZIONI DI MONTAGGIO UNIFIX MINI
Collari in acciaio inox (larghezza da 75 e 100 mm)
PREPARAZIONE:
1. Pulire il tubo e rimuovere lo sporco ed altri residui.
2. Controllare che il diametro del tubo corrisponda con il range del collare.
3. Bagnare il tubo e la guarnizione di gomma con acqua e sapone, per facilitare l’inserimento.
4. Svitare il dado fino alla fine del tirante.
Installazione:
1. Svitare il dado fino alla fine del tirante.
2. Posizionare il collare sul tubo ed agganciare la banda di acciaio inox.
Assicurarsi che il punto di rottura del tubo sia completamente ricoperto dalla guarnizione e che ci sia
un margine di almeno 20 mm su tutto il perimetro.
3. Avvitare il dado con una coppia di serraggio di ca. 20 Nm, aspettare 15 minuti e stringere nuovamente.
A riparazione conclusa effettuare una verifica in pressione.
Soggetto a possibili variazioni tecniche
