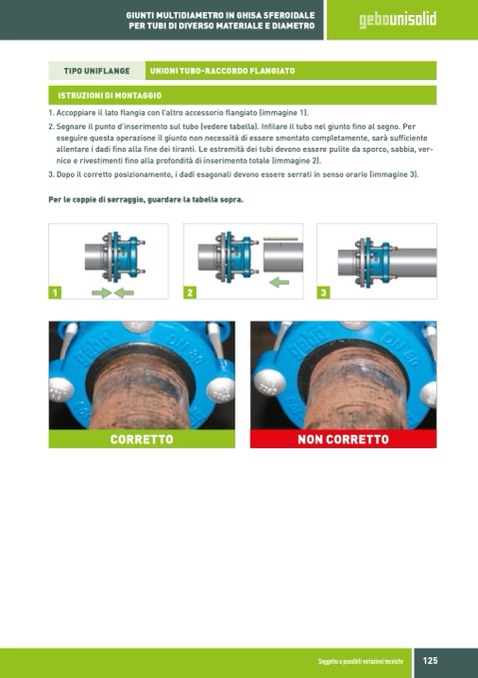

GIUNTI MULTIDIAMETRO IN GHISA SFEROIDALE

PER TUBI DI DIVERSO MATERIALE E DIAMETRO

TIPO UNIFLANGE

UNIONI TUBO-RACCORDO FLANGIATO

ISTRUZIONI DI MONTAGGIO

1. Accoppiare il lato flangia con l’altro accessorio flangiato (immagine 1).

2. Segnare il punto d’inserimento sul tubo (vedere tabella). Infilare il tubo nel giunto fino al segno. Per

eseguire questa operazione il giunto non necessità di essere smontato completamente, sarà sufficiente

allentare i dadi fino alla fine dei tiranti. Le estremità dei tubi devono essere pulite da sporco, sabbia, ver-

nice e rivestimenti fino alla profondità di inserimento totale (immagine 2).

3. Dopo il corretto posizionamento, i dadi esagonali devono essere serrati in senso orario (immagine 3).

Per le coppie di serraggio, guardare la tabella sopra.

2

1

3

CORRETTO

NON CORRETTO

Soggetto a possibili variazioni tecniche
