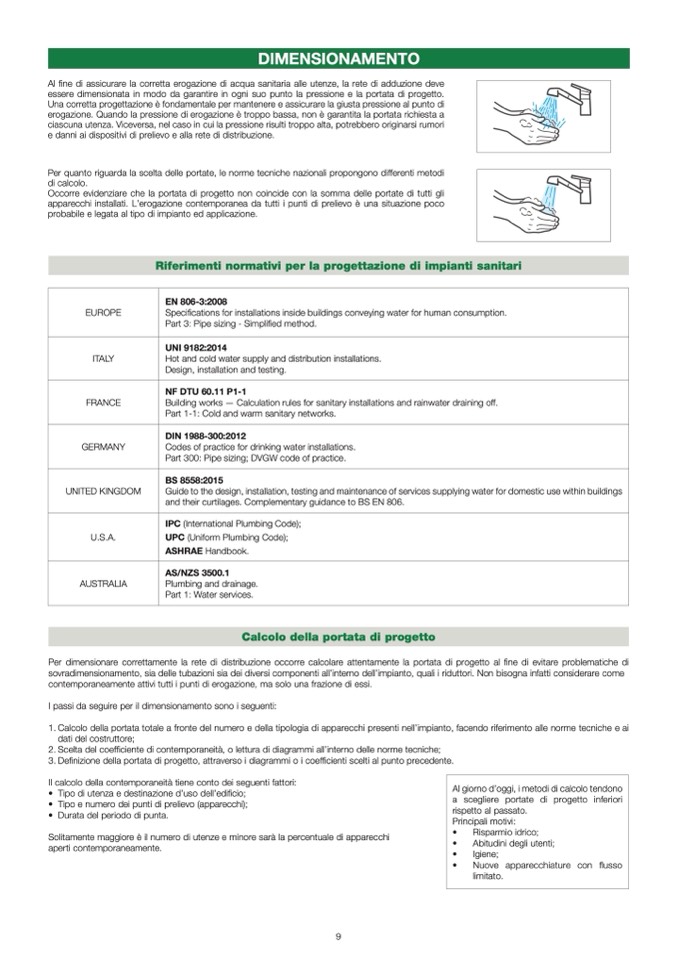

DIMENSIONAMENTO

Al

fine di assicurare la corretta erogazione di acqua sanitaria alle utenze, la rete di adduzione deve

essere dimensionata in modo da garantire in ogni suo punto la pressione e la portata di progetto.

Una corretta progettazione

è fondamentale per mantenere e assicurare la giusta pressione al punto di

erogazione. Quando la pressione di erogazione

è troppo bassa, non

è garantita la portata richiesta a

ciascuna utenza. Viceversa, nel caso in cui la pressione risulti troppo alta, potrebbero originarsi rumori

e danni ai dispositivi di prelievo e alla rete di distribuzione.

Per quanto riguarda la scelta delle portate, le norme tecniche nazionali propongono differenti metodi

di calcolo.

Occorre evidenziare che la portata di progetto non coincide con la somma delle portate di tutti gli

apparecchi installati. L’erogazione contemporanea da tutti i punti di prelievo è una situazione poco

probabile e legata al tipo di impianto ed applicazione.

Riferimenti normativi per la progettazione di impianti sanitari

EUROPE

EN 806-3:2008

Specifications for installations inside buildings conveying water for human consumption.

Part 3: Pipe sizing - Simpli

fied method.

ITALY

UNI 9182:2014

Hot and cold water supply and distribution installations.

Design, installation and testing.

FRANCE

NF DTU 60.11 P1-1

Building works — Calculation rules for sanitary installations and rainwater draining off.

Part 1-1: Cold and warm sanitary networks.

GERMANY

DIN 1988-300:2012

Codes of practice for drinking water installations.

Part 300: Pipe sizing; DVGW code of practice.

UNITED KINGDOM

BS 8558:2015

Guide to the design, installation, testing and maintenance of services supplying water for domestic use within buildings

and their curtilages. Complementary guidance to BS EN 806.

U.S.A.

IPC (International Plumbing Code);

UPC (Uniform Plumbing Code);

ASHRAE Handbook.

AUSTRALIA

AS/NZS 3500.1

Plumbing and drainage.

Part 1: Water services.

Calcolo della portata di progetto

Per dimensionare correttamente la rete di distribuzione occorre calcolare attentamente la portata di progetto al fine di evitare problematiche di

sovradimensionamento, sia delle tubazioni sia dei diversi componenti all’interno dell’impianto, quali i riduttori. Non bisogna infatti considerare come

contemporaneamente attivi tutti i punti di erogazione, ma solo una frazione di essi.

I passi da seguire per il dimensionamento sono i seguenti:

1. Calcolo della portata totale a fronte del numero e della tipologia di apparecchi presenti nell’impianto, facendo riferimento alle norme tecniche e ai

dati del costruttore;

2. Scelta del coefficiente di contemporaneità, o lettura di diagrammi all’interno delle norme tecniche;

3. Definizione della portata di progetto, attraverso i diagrammi o i coef

ficienti scelti al punto precedente.

Il calcolo della contemporaneità tiene conto dei seguenti fattori:

• Tipo di utenza e destinazione d’uso dell’edificio;

• Tipo e numero dei punti di prelievo (apparecchi);

• Durata del periodo di punta.

Solitamente maggiore

è il numero di utenze e minore sar

à la percentuale di apparecchi

aperti contemporaneamente.

9

Al giorno d’oggi, i metodi di calcolo tendono

a scegliere portate di progetto inferiori

rispetto al passato.

Principali motivi:

•

Risparmio idrico;

•

Abitudini degli utenti;

•

Igiene;

•

Nuove apparecchiature con flusso

limitato.
