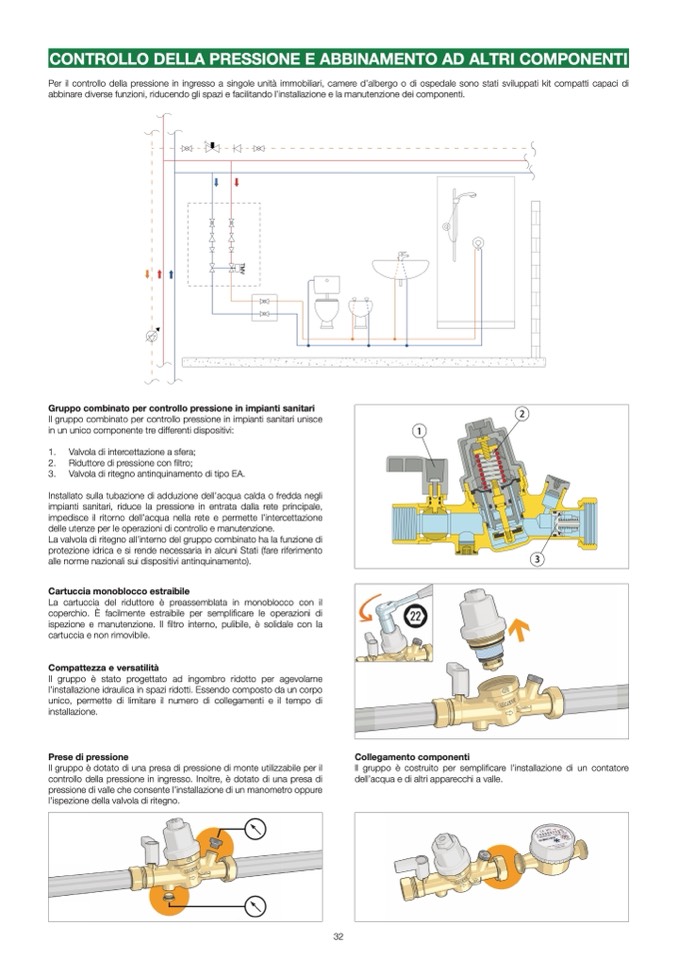

CONTROLLO DELLA PRESSIONE E ABBINAMENTO AD ALTRI COMPONENTI
Per il controllo della pressione in ingresso a singole unità immobiliari, camere d’albergo o di ospedale sono stati sviluppati kit compatti capaci di
abbinare diverse funzioni, riducendo gli spazi e facilitando l’installazione e la manutenzione dei componenti.
T
M
V
Gruppo combinato per controllo pressione in impianti sanitari
Il gruppo combinato per controllo pressione in impianti sanitari unisce
in un unico componente tre differenti dispositivi:
1. Valvola di intercettazione a sfera;
2. Riduttore di pressione con
filtro;
3. Valvola di ritegno antinquinamento di tipo EA.
Installato sulla tubazione di adduzione dell’acqua calda o fredda negli
impianti sanitari, riduce la pressione in entrata dalla rete principale,
impedisce il ritorno dell’acqua nella rete e permette l’intercettazione
delle utenze per le operazioni di controllo e manutenzione.
La valvola di ritegno all’interno del gruppo combinato ha la funzione di
protezione idrica e si rende necessaria in alcuni Stati (fare riferimento
alle norme nazionali sui dispositivi antinquinamento).
Cartuccia monoblocco estraibile
La cartuccia del riduttore
è preassemblata in monoblocco con il
coperchio.
È facilmente estraibile per semplificare le operazioni di
ispezione e manutenzione. Il filtro interno, pulibile,
è solidale con la
cartuccia e non rimovibile.
Compattezza e versatilità
Il gruppo
è stato progettato ad ingombro ridotto per agevolarne
l’installazione idraulica in spazi ridotti. Essendo composto da un corpo
unico, permette di limitare il numero di collegamenti e il tempo di
installazione.
Prese di pressione
Il gruppo è dotato di una presa di pressione di monte utilizzabile per il
controllo della pressione in ingresso. Inoltre, è dotato di una presa di
pressione di valle che consente l’installazione di un manometro oppure
l’ispezione della valvola di ritegno.
1
2
3
32
Collegamento componenti
Il gruppo
è costruito per semplificare l’installazione di un contatore
dell’acqua e di altri apparecchi a valle.
