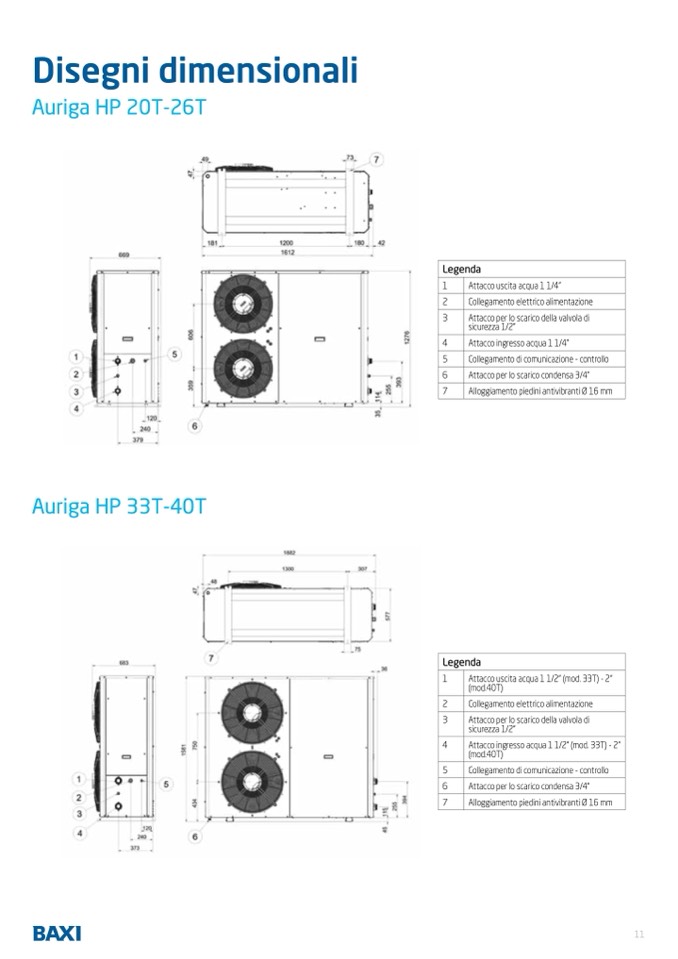

Disegni dimensionali

Auriga HP 20T-26T

Legenda

1

Attacco uscita acqua 1 1/4”

2

Collegamento elettrico alimentazione

3

Attacco per lo scarico della valvola di

sicurezza 1/2”

4

Attacco ingresso acqua 1 1/4”

5

Collegamento di comunicazione - controllo

6

Attacco per lo scarico condensa 3/4”

7

Alloggiamento piedini antivibranti Ø 16 mm

Auriga HP 33T-40T

Legenda

1

Attacco uscita acqua 1 1/2” (mod. 33T) - 2”

(mod.40T)

2

Collegamento elettrico alimentazione

3

Attacco per lo scarico della valvola di

sicurezza 1/2”

4

Attacco ingresso acqua 1 1/2” (mod. 33T) - 2”

(mod.40T)

5

Collegamento di comunicazione - controllo

6

Attacco per lo scarico condensa 3/4”

7

Alloggiamento piedini antivibranti Ø 16 mm
