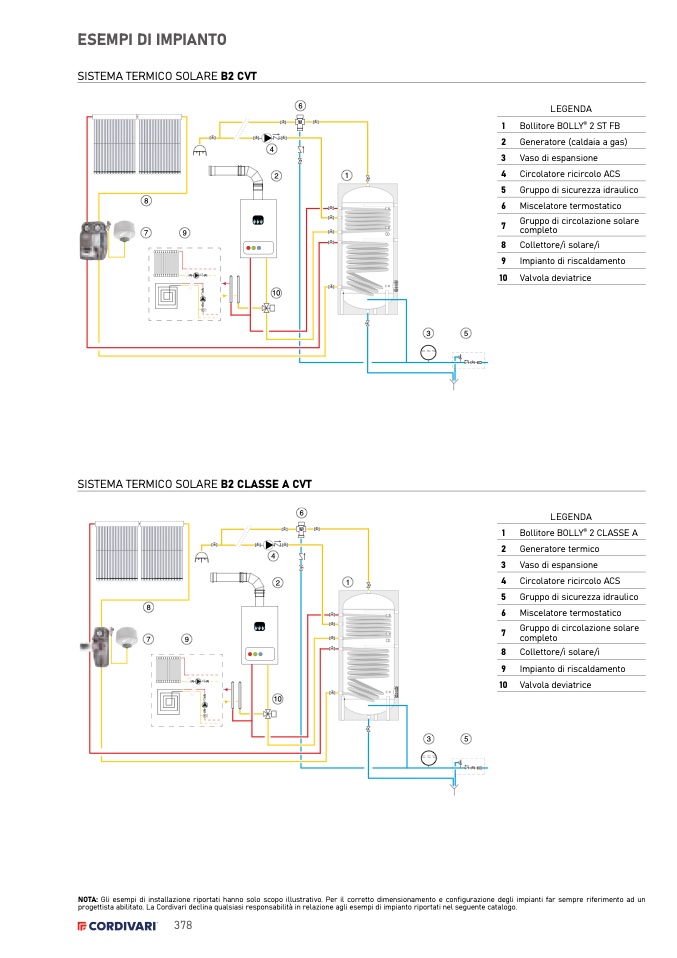

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE B2 CVT

8

7

9

6

2

1

10

LEGENDA

1 Bollitore BOLLY

®

2 ST FB

2 Generatore (caldaia a gas)

3 Vaso di espansione

4 Circolatore ricircolo ACS

5 Gruppo di sicurezza idraulico

6 Miscelatore termostatico

Gruppo di circolazione solare

completo

8 Collettore/i solare/i

9 Impianto di riscaldamento

10 Valvola deviatrice

SISTEMA TERMICO SOLARE B2 CLASSE A CVT

8

7

9

7

4

4

6

2

1

10

LEGENDA

1 Bollitore BOLLY

®

2 CLASSE A

2 Generatore termico

3 Vaso di espansione

4 Circolatore ricircolo ACS

5 Gruppo di sicurezza idraulico

6 Miscelatore termostatico

Gruppo di circolazione solare

completo

8 Collettore/i solare/i

9 Impianto di riscaldamento

10 Valvola deviatrice

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un

progettista abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
