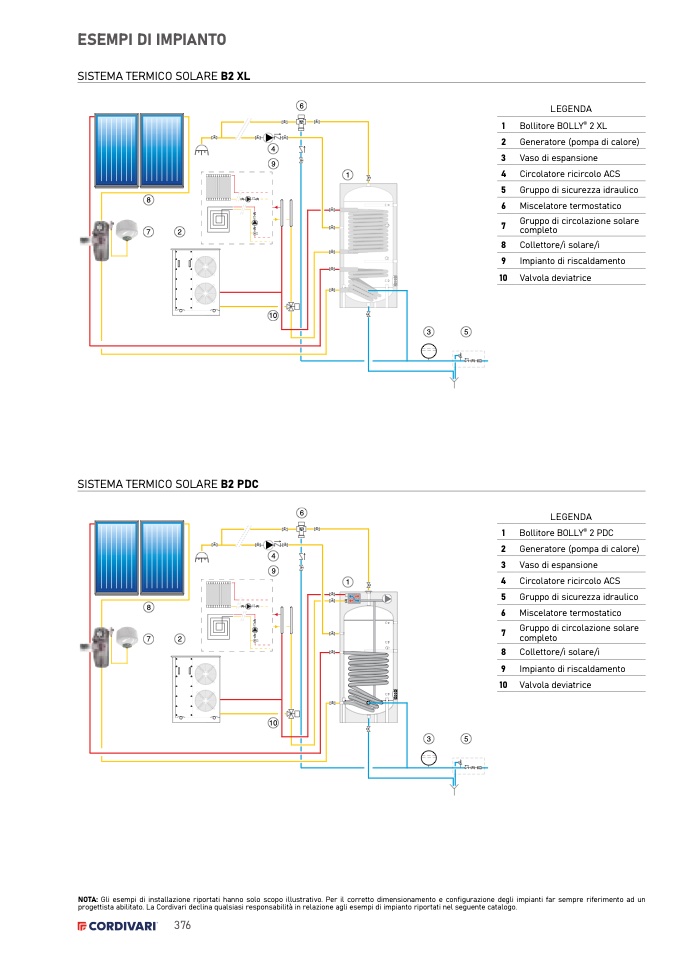

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE B2 XL

8

7

2

6

LEGENDA

1 Bollitore BOLLY

®

2 XL

2 Generatore (pompa di calore)

3 Vaso di espansione

4 Circolatore ricircolo ACS

5 Gruppo di sicurezza idraulico

6 Miscelatore termostatico

Gruppo di circolazione solare

completo

8 Collettore/i solare/i

9 Impianto di riscaldamento

10 Valvola deviatrice

4

9

1

7

10

3

5

SISTEMA TERMICO SOLARE B2 PDC

6

LEGENDA

1 Bollitore BOLLY

®

2 PDC

2 Generatore (pompa di calore)

3 Vaso di espansione

4 Circolatore ricircolo ACS

5 Gruppo di sicurezza idraulico

6 Miscelatore termostatico

Gruppo di circolazione solare

completo

8 Collettore/i solare/i

9 Impianto di riscaldamento

10 Valvola deviatrice

4

9

1

8

7

2

7

10

3

5

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un

progettista abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
