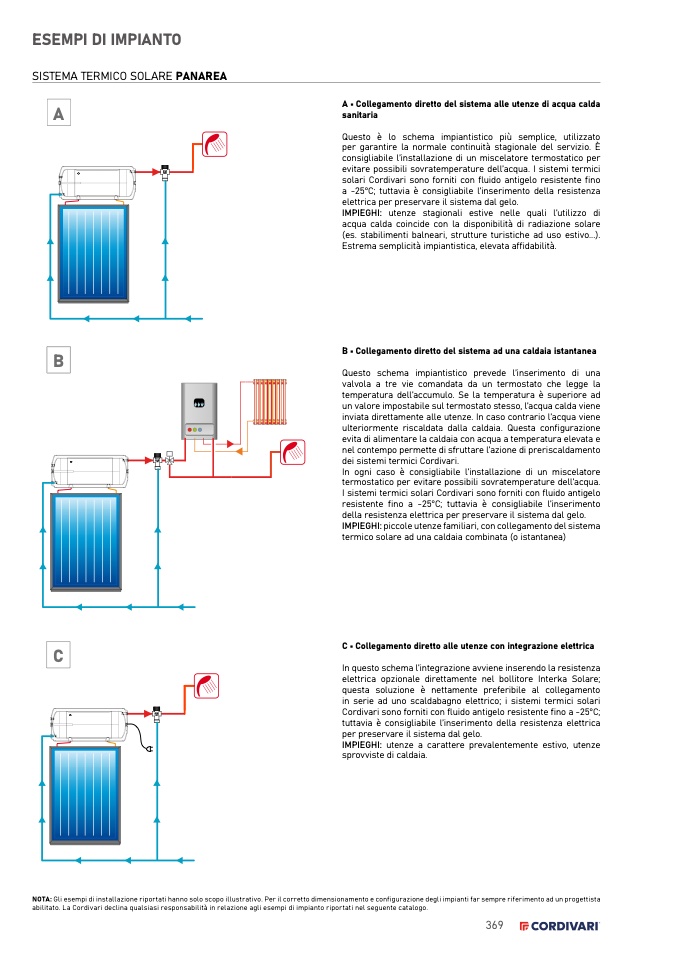

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE PANAREA

A

A • Collegamento diretto del sistema alle utenze di acqua calda

sanitaria

Questo è lo schema impiantistico più semplice, utilizzato

per garantire la normale continuità stagionale del servizio. È

consigliabile l’installazione di un miscelatore termostatico per

evitare possibili sovratemperature dell’acqua. I sistemi termici

solari Cordivari sono forniti con fluido antigelo resistente fino

a -25°C; tuttavia è consigliabile l’inserimento della resistenza

elettrica per preservare il sistema dal gelo.

IMPIEGHI: utenze stagionali estive nelle quali l’utilizzo di

acqua calda coincide con la disponibilità di radiazione solare

(es. stabilimenti balneari, strutture turistiche ad uso estivo...).

Estrema semplicità impiantistica, elevata affidabilità.

B • Collegamento diretto del sistema ad una caldaia istantanea

Questo schema impiantistico prevede l’inserimento di una

valvola a tre vie comandata da un termostato che legge la

temperatura dell’accumulo. Se la temperatura è superiore ad

un valore impostabile sul termostato stesso, l’acqua calda viene

inviata direttamente alle utenze. In caso contrario l’acqua viene

ulteriormente riscaldata dalla caldaia. Questa configurazione

evita di alimentare la caldaia con acqua a temperatura elevata e

nel contempo permette di sfruttare l’azione di preriscaldamento

dei sistemi termici Cordivari.

In ogni caso è consigliabile l’installazione di un miscelatore

termostatico per evitare possibili sovratemperature dell’acqua.

I sistemi termici solari Cordivari sono forniti con fluido antigelo

resistente fino a -25°C; tuttavia è consigliabile l’inserimento

della resistenza elettrica per preservare il sistema dal gelo.

IMPIEGHI: piccole utenze familiari, con collegamento del sistema

termico solare ad una caldaia combinata (o istantanea)

C • Collegamento diretto alle utenze con integrazione elettrica

In questo schema l’integrazione avviene inserendo la resistenza

elettrica opzionale direttamente nel bollitore Interka Solare;

questa soluzione è nettamente preferibile al collegamento

in serie ad uno scaldabagno elettrico; i sistemi termici solari

Cordivari sono forniti con fluido antigelo resistente fino a -25°C;

tuttavia è consigliabile l’inserimento della resistenza elettrica

per preservare il sistema dal gelo.

IMPIEGHI: utenze a carattere prevalentemente estivo, utenze

sprovviste di caldaia.

B

C

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un progettista

abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
