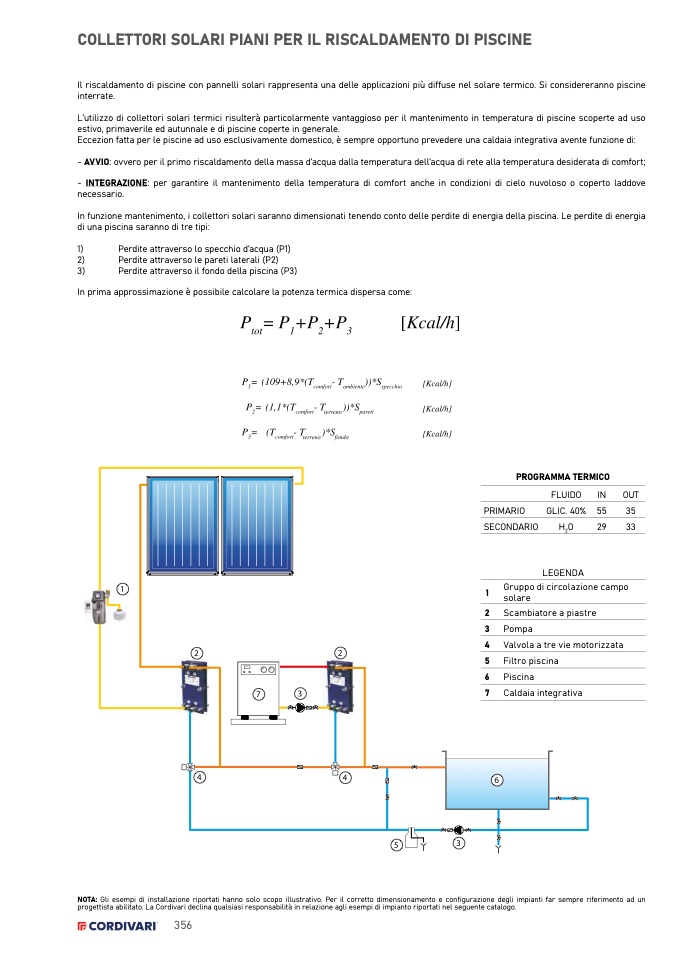

COLLETTORI SOLARI PIANI PER IL RISCALDAMENTO DI PISCINE

Il riscaldamento di piscine con pannelli solari rappresenta una delle applicazioni più diffuse nel solare termico. Si considereranno piscine

interrate.

L’utilizzo di collettori solari termici risulterà particolarmente vantaggioso per il mantenimento in temperatura di piscine scoperte ad uso

estivo, primaverile ed autunnale e di piscine coperte in generale.

Eccezion fatta per le piscine ad uso esclusivamente domestico, è sempre opportuno prevedere una caldaia integrativa avente funzione di:

- AVVIO: ovvero per il primo riscaldamento della massa d’acqua dalla temperatura dell’acqua di rete alla temperatura desiderata di comfort;

- INTEGRAZIONE: per garantire il mantenimento della temperatura di comfort anche in condizioni di cielo nuvoloso o coperto laddove

necessario.

In funzione mantenimento, i collettori solari saranno dimensionati tenendo conto delle perdite di energia della piscina. Le perdite di energia

di una piscina saranno di tre tipi:

1)

Perdite attraverso lo specchio d’acqua (P1)

2)

Perdite attraverso le pareti laterali (P2)

3)

Perdite attraverso il fondo della piscina (P3)

In prima approssimazione è possibile calcolare la potenza termica dispersa come:

PROGRAMMA TERMICO

PRIMARIO

SECONDARIO

1

2

3

4

5

6

7

FLUIDO IN

OUT

GLIC. 40% 55

35

H

2

O

29

33

LEGENDA

Gruppo di circolazione campo

solare

Scambiatore a piastre

Pompa

Valvola a tre vie motorizzata

Filtro piscina

Piscina

Caldaia integrativa

NOTA: Gli esempi di installazione riportati hanno solo scopo illustrativo. Per il corretto dimensionamento e configurazione degli impianti far sempre riferimento ad un

progettista abilitato. La Cordivari declina qualsiasi responsabilità in relazione agli esempi di impianto riportati nel seguente catalogo.
