INTEGRAZIONE SISTEMA TERMICO SOLARE
BOLLYTERM
®
HP 2

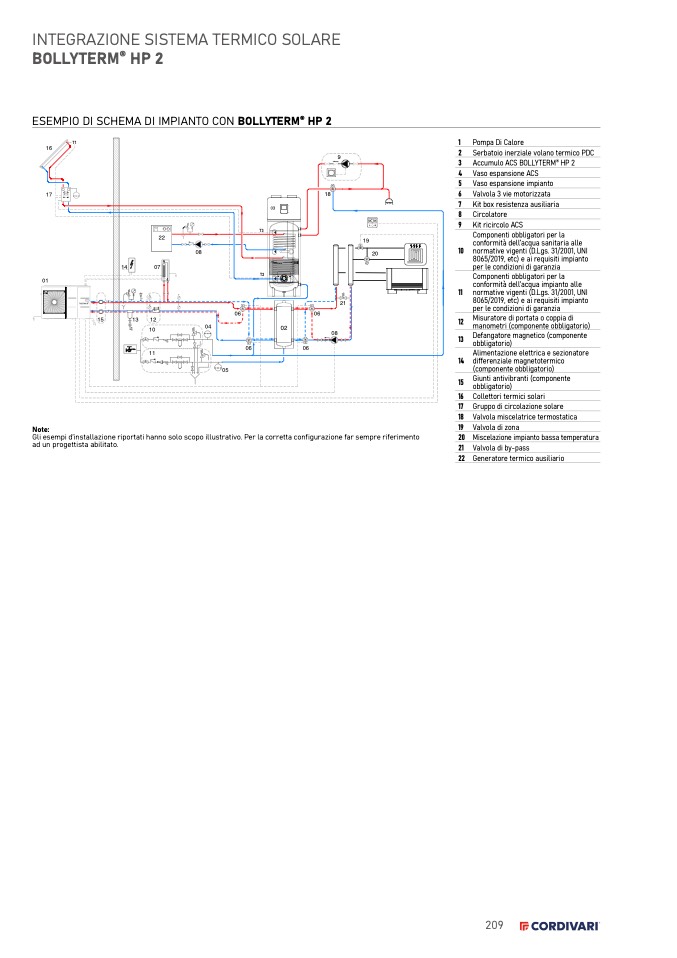

ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLYTERM
®
HP 2
16
17
01
9
T1
1 Pompa Di Calore
2 Serbatoio inerziale volano termico PDC
3 Accumulo ACS BOLLYTERM
®
HP 2
4 Vaso espansione ACS
5 Vaso espansione impianto
6 Valvola 3 vie motorizzata
7 Kit box resistenza ausiliaria
8 Circolatore
9 Kit ricircolo ACS
THERMA
V
P
E
E
06
21
08
11 normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
22
14
07
P
T
T
08
19
E
M
20
conformità dell’acqua sanitaria alle
10 normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
15
1
3
12
10
04
11
06
06
05
Alimentazione elettrica e sezionatore
14 differenziale magnetotermico
Note:
Gli esempi d’installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento
ad un progettista abilitato.
obbligatorio)
16 Collettori termici solari
17 Gruppo di circolazione solare
18 Valvola miscelatrice termostatica
19 Valvola di zona
20 Miscelazione impianto bassa temperatura
21 Valvola di by-pass
22 Generatore termico ausiliario
03
T3
Componenti obbligatori per la
06
12
Misuratore di portata o coppia di
manometri (componente obbligatorio)
13
Defangatore magnetico (componente
obbligatorio)
18
M
per le condizioni di garanzia
Componenti obbligatori per la
conformità dell’acqua impianto alle
(componente obbligatorio)
15
Giunti antivibranti (componente
209
E
E
T2
02
