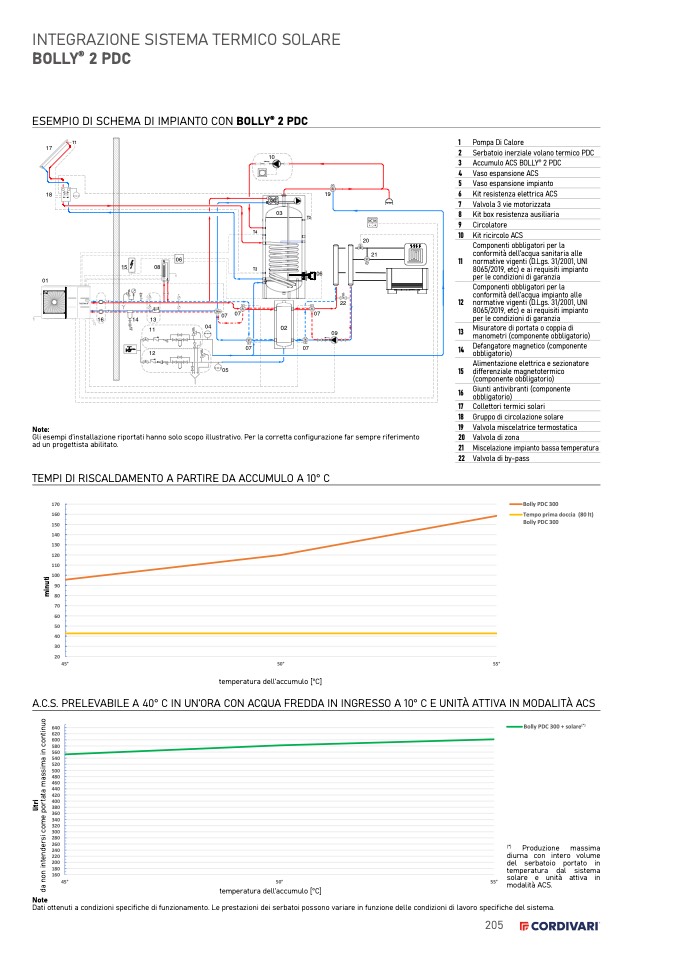

INTEGRAZIONE SISTEMA TERMICO SOLARE
BOLLY
®
2 PDC
ESEMPIO DI SCHEMA DI IMPIANTO CON BOLLY
®
2 PDC
17
18
01
10
T1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Pompa Di Calore
Serbatoio inerziale volano termico PDC
Accumulo ACS BOLLY
®
2 PDC
Vaso espansione ACS
Vaso espansione impianto
Kit resistenza elettrica ACS
Valvola 3 vie motorizzata
Kit box resistenza ausiliaria
Circolatore
Kit ricircolo ACS
Componenti obbligatori per la
conformità dell’acqua sanitaria alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Componenti obbligatori per la
conformità dell’acqua impianto alle
normative vigenti (D.Lgs. 31/2001, UNI
8065/2019, etc) e ai requisiti impianto
per le condizioni di garanzia
Misuratore di portata o coppia di
manometri (componente obbligatorio)
Defangatore magnetico (componente
obbligatorio)
Alimentazione elettrica e sezionatore
differenziale magnetotermico
(componente obbligatorio)
Giunti antivibranti (componente
obbligatorio)
Collettori termici solari
Gruppo di circolazione solare
Valvola miscelatrice termostatica
Valvola di zona
Miscelazione impianto bassa temperatura
Valvola di by-pass
THERMA
V
T
16
1
4
13
11
12
0
7
07
04
05
07
07
P
E
E
Note:
Gli esempi d’installazione riportati hanno solo scopo illustrativo. Per la corretta configurazione far sempre riferimento
ad un progettista abilitato.
TEMPI DI RISCALDAMENTO A PARTIRE DA ACCUMULO A 10° C
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
Bolly PDC 300
Tempo prima doccia (80 lt)
Bolly PDC 300
45°
50°
55°
T3
06
07
20
E
temperatura dell’accumulo [°C]
A.C.S. PRELEVABILE A 40° C IN UN’ORA CON ACQUA FREDDA IN INGRESSO A 10° C E UNITÀ ATTIVA IN MODALITÀ ACS
640
620
600
580
560
540
520
500
480
460
440
420
400
380
360
340
320
300
280
260
240
220
200
180
160
45°
Bolly PDC 300 + solare
(*)
50°
55°
solare e unità attiva in
modalità ACS.
temperatura dell’accumulo [°C]
Dati ottenuti a condizioni specifiche di funzionamento. Le prestazioni dei serbatoi possono variare in funzione delle condizioni di lavoro specifiche del sistema.
