Modalità di curvatura dei tubi CSST
Per raggi di curvatura estremi oltre i 90° contattare il no-
stro uf
ficio tecnico.
Bending modalities of the PLT-CSST tubes
For extreme bending radii beyond 90° contact our techni-
cal department.

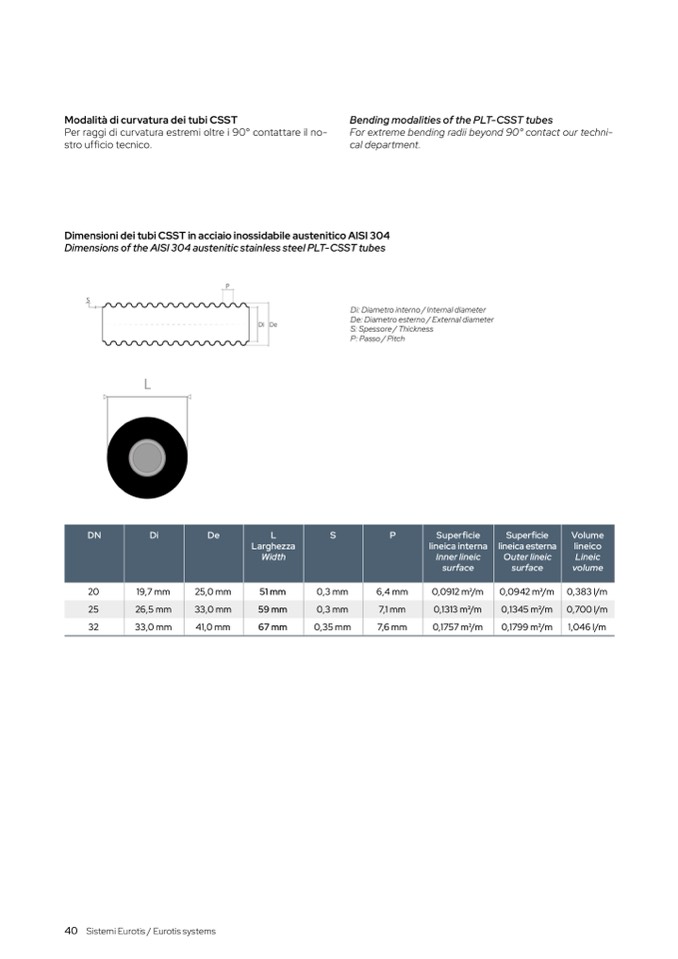

Dimensioni dei tubi CSST in acciaio inossidabile austenitico AISI 304
Dimensions of the AISI 304 austenitic stainless steel PLT-CSST tube
s
P
S
Di
De
Di: Diametro interno / Internal diamete
r
De: Diametro esterno / External diamete
r
S: Spessore / Thickness
P: Passo / Pitc
h
L
DN
Di
De
L
Larghezza
Width
S
P
20
25
32
19,7 mm
26,5 mm
33,0 mm
25,0 mm
33,0 mm
41,0 mm
51 mm
59 mm
67 mm
0,3 mm
0,3 mm
0,35 mm
6,4 mm
7,1 mm
7,6 mm
Superficie
lineica intern
a
Inner lineic
surfac
e
0,0912 m2/m
0,1313 m2/m
0,1757 m2/m
Superfici
e
lineica estern
a
Outer linei
c
surfac
e
0,0942 m2/m
0,1345 m2/m
0,1799 m2/m
Volum
e
lineico
Lineic
volum
e
0,383 l/m
0,700 l/m
1,046 l/
m
40
