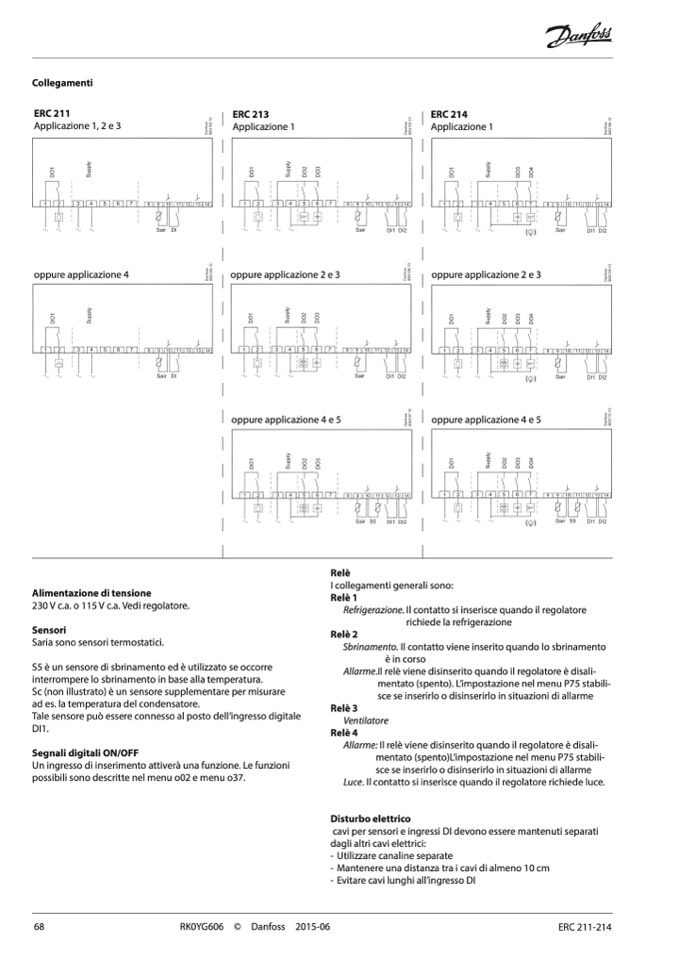

Collegamenti

ERC 211

Applicazione 1, 2 e 3

oppure applicazione 4

ERC 213

Applicazione 1

oppure applicazione 2 e 3

oppure applicazione 4 e 5

ERC 214

Applicazione 1

oppure applicazione 2 e 3

oppure applicazione 4 e 5

Alimentazione di tensione

230 V c.a. o 115 V c.a. Vedi regolatore.

Sensori

Saria sono sensori termostatici.

S5 è un sensore di sbrinamento ed è utilizzato se occorre

interrompere lo sbrinamento in base alla temperatura.

Sc (non illustrato) è un sensore supplementare per misurare

ad es. la temperatura del condensatore.

Tale sensore può essere connesso al posto dell’ingresso digitale

DI1.

Segnali digitali ON/OFF

Un ingresso di inserimento attiverà una funzione. Le funzioni

possibili sono descritte nel menu o02 e menu o37.

I collegamenti generali sono:

Relè 1

Refrigerazione. Il contatto si inserisce quando il regolatore

68

RK0YG606

© Danfoss 2015-06

ERC 211-214

Relè

Relè 2

richiede la refrigerazione

Sbrinamento. Il contatto viene inserito quando lo sbrinamento

è in corso

Allarme.Il relè viene disinserito quando il regolatore è disali-

mentato (spento). L’impostazione nel menu P75 stabili-

sce se inserirlo o disinserirlo in situazioni di allarme

Relè 3

Ventilatore

Relè 4

Allarme: Il relè viene disinserito quando il regolatore è disali-

mentato (spento)L’impostazione nel menu P75 stabili-

sce se inserirlo o disinserirlo in situazioni di allarme

Luce. Il contatto si inserisce quando il regolatore richiede luce.

Disturbo elettrico

cavi per sensori e ingressi DI devono essere mantenuti separati

dagli altri cavi elettrici:

- Utilizzare canaline separate

- Mantenere una distanza tra i cavi di almeno 10 cm

- Evitare cavi lunghi all’ingresso DI
