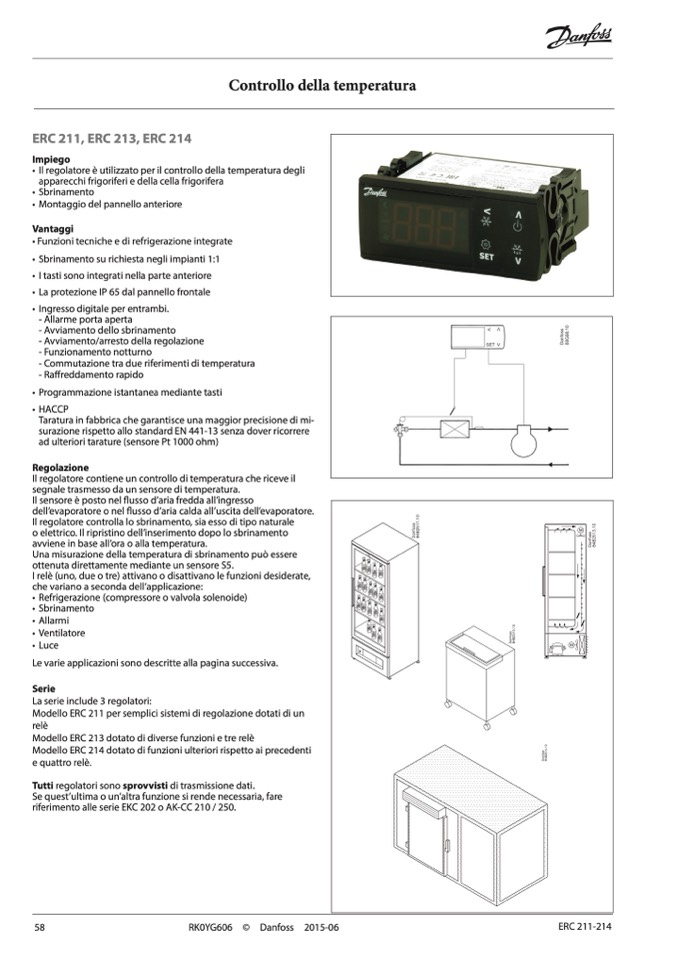

ERC 211, ERC 213, ERC 214

Impiego

• Il regolatore è utilizzato per il controllo della temperatura degli

apparecchi frigoriferi e della cella frigorifera

• Sbrinamento

• Montaggio del pannello anteriore

Vantaggi

• Funzioni tecniche e di refrigerazione integrate

• Sbrinamento su richiesta negli impianti 1:1

• I tasti sono integrati nella parte anteriore

• La protezione IP 65 dal pannello frontale

• Ingresso digitale per entrambi.

- Allarme porta aperta

- Avviamento dello sbrinamento

- Avviamento/arresto della regolazione

- Funzionamento notturno

- Commutazione tra due riferimenti di temperatura

- Raffreddamento rapido

• Programmazione istantanea mediante tasti

• HACCP

Taratura in fabbrica che garantisce una maggior precisione di mi-

surazione rispetto allo standard EN 441-13 senza dover ricorrere

ad ulteriori tarature (sensore Pt 1000 ohm)

Regolazione

Il regolatore contiene un controllo di temperatura che riceve il

segnale trasmesso da un sensore di temperatura.

Il sensore è posto nel flusso d’aria fredda all’ingresso

dell’evaporatore o nel

flusso d’aria calda all’uscita dell’evaporatore.

Il regolatore controlla lo sbrinamento, sia esso di tipo naturale

o elettrico. Il ripristino dell’inserimento dopo lo sbrinamento

avviene in base all’ora o alla temperatura.

Una misurazione della temperatura di sbrinamento può essere

ottenuta direttamente mediante un sensore S5.

I relè (uno, due o tre) attivano o disattivano le funzioni desiderate,

che variano a seconda dell’applicazione:

• Refrigerazione (compressore o valvola solenoide)

• Sbrinamento

• Allarmi

• Ventilatore

• Luce

Le varie applicazioni sono descritte alla pagina successiva.

Serie

La serie include 3 regolatori:

Modello ERC 211 per semplici sistemi di regolazione dotati di un

relè

Modello ERC 213 dotato di diverse funzioni e tre relè

Modello ERC 214 dotato di funzioni ulteriori rispetto ai precedenti

e quattro relè.

Tutti regolatori sono sprovvisti di trasmissione dati.

Se quest’ultima o un’altra funzione si rende necessaria, fare

riferimento alle serie EKC 202 o AK-CC 210 / 250.

Controllo della temperatura

58

RK0YG606 © Danfoss 2015-06

ERC 211-214
