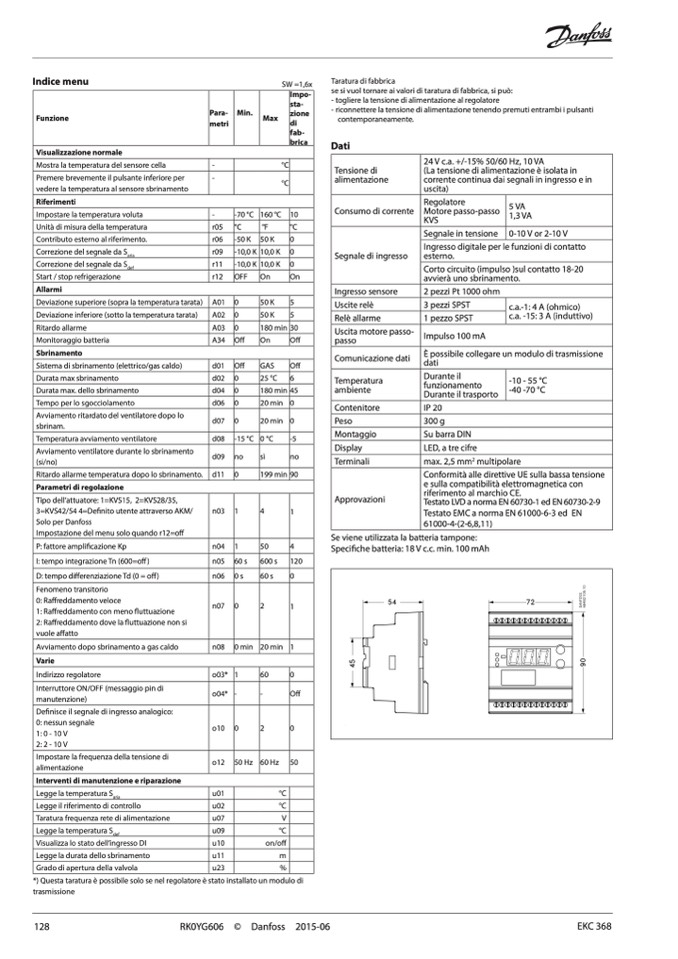

Indice menu
SW =1,6x
Taratura di fabbrica
se si vuol tornare ai valori di taratura di fabbrica, si può:
- togliere la tensione di alimentazione al regolatore
- riconnettere la tensione di alimentazione tenendo premuti entrambi i pulsanti
contemporaneamente.
Dati
Funzione
Para-
metri
Min.
Max
Impo-
sta-
zione
di
fab-
brica
Visualizzazione normale
Mostra la temperatura del sensore cella
-
°C
Premere brevemente il pulsante inferiore per
vedere la temperatura al sensore sbrinamento
-
°C
Riferimenti
Impostare la temperatura voluta
-
-70 °C
160 °C
10
Unità di misura della temperatura
r05
°C
°F
°C
Contributo esterno al riferimento.
r06
-50 K
50 K
0
Correzione del segnale da S
aria
r09
-10,0 K
10,0 K
0
Correzione del segnale da S
def
r11
-10,0 K
10,0 K
0
Start / stop refrigerazione
r12
OFF
On
On
Allarmi
Deviazione superiore (sopra la temperatura tarata)
A01
0
50 K
5
Deviazione inferiore (sotto la temperatura tarata)
A02
0
50 K
5
Ritardo allarme
A03
0
180 min
30
Monitoraggio batteria
A34
Off
On
Off
Sbrinamento
Sistema di sbrinamento (elettrico/gas caldo)
d01
Off
GAS
Off
Durata max sbrinamento
d02
0
25 °C
6
Durata max. dello sbrinamento
d04
0
180 min
45
Tempo per lo sgocciolamento
d06
0
20 min
0
Avviamento ritardato del ventilatore dopo lo
sbrinam.
d07
0
20 min
0
Temperatura avviamento ventilatore
d08
-15 °C
0 °C
-5
Avviamento ventilatore durante lo sbrinamento
(si/no)
d09
no
sì
no
Ritardo allarme temperatura dopo lo sbrinamento.
d11
0
199 min
90
Parametri di regolazione
Tipo dell’attuatore: 1=KVS15, 2=KVS28/35,
3=KVS42/54 4=Definito utente attraverso AKM/
Solo per Danfoss
Impostazione del menu solo quando r12=off
n03
1
4
1
P: fattore amplificazione Kp
n04
1
50
4
I: tempo integrazione Tn (600=off )
n05
60 s
600 s
120
D: tempo differenziazione Td (0 = off )
n06
0s
60 s
0
Fenomeno transitorio
0: Raffreddamento veloce
1: Raffreddamento con meno fluttuazione
2: Raffreddamento dove la fluttuazione non si
vuole affatto
n07
0
2
1
Avviamento dopo sbrinamento a gas caldo
n08
0 min
20 min
1
Varie
Indirizzo regolatore
o03*
1
60
0
Interruttore ON/OFF (messaggio pin di
manutenzione)
o04*
-
-
Off
Definisce il segnale di ingresso analogico:
0: nessun segnale
1: 0 - 10 V
2: 2 - 10 V
o10
0
2
0
Impostare la frequenza della tensione di
alimentazione
o12
50 Hz
60 Hz
50
Interventi di manutenzione e riparazione
Legge la temperatura S
aria
u01
°C
Legge il riferimento di controllo
u02
°C
Taratura frequenza rete di alimentazione
u07
V
Legge la temperatura S
def
u09
°C
Visualizza lo stato dell’ingresso DI
u10
on/off
Legge la durata dello sbrinamento
u11
m
Grado di apertura della valvola
u23
%
Tensione di
alimentazione
24 V c.a. +/-15% 50/60 Hz, 10 VA
(La tensione di alimentazione è isolata in
corrente continua dai segnali in ingresso e in
uscita)
Consumo di corrente
Regolatore
Motore passo-passo
KVS
5VA
1,3 VA
Segnale di ingresso
Segnale in tensione
0-10 V or 2-10 V
Ingresso digitale per le funzioni di contatto
esterno.
Corto circuito (impulso )sul contatto 18-20
avvierà uno sbrinamento.
Ingresso sensore
2 pezzi Pt 1000 ohm
Uscite relè
3 pezzi SPST
c.a.-1: 4 A (ohmico)
c.a. -15: 3 A (induttivo)
Relè allarme
1 pezzo SPST
Uscita motore passo-
passo
Impulso 100 mA
Comunicazione dati
È possibile collegare un modulo di trasmissione
dati
Temperatura
ambiente
Durante il
funzionamento
Durante il trasporto
-10 - 55 °C
-40 -70 °C
Contenitore
IP 20
Peso
300 g
Montaggio
Su barra DIN
Display
LED, a tre cifre
Terminali
max. 2,5 mm
2
multipolare
Approvazioni
Conformità alle direttive UE sulla bassa tensione
e sulla compatibilità elettromagnetica con
riferimento al marchio CE.
Testato LVD a norma EN 60730-1 ed EN 60730-2-9
Testato EMC a norma EN 61000-6-3 ed EN
61000-4-(2-6,8,11)
*) Questa taratura è possibile solo se nel regolatore è stato installato un modulo di
trasmissione
Se viene utilizzata la batteria tampone:
Specifiche batteria: 18 V c.c. min. 100 mAh
128
RK0YG606 © Danfoss 2015-06
EKC 368
