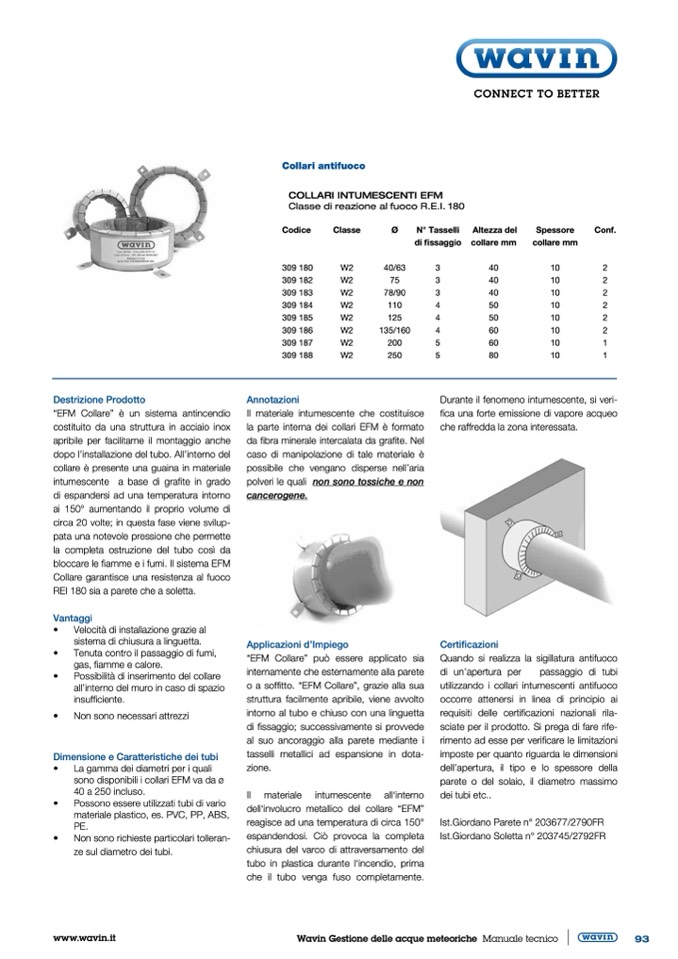

Codice
309 180
309 182
309 183
309 184
309 185
309 186
309 187
309 188
Annotazioni
Classe
Ø
W2
40/63
W2
75
W2
78/90
W2
110
W2
125
W2
135/160
W2
200
W2
250
N° Tasselli
di fissaggio
Altezza del
Spessore
collare mm
collare mm
Conf.
Collari antifuoco
COLLARI INTUMESCENTI EFM
Classe di reazione al fuoco R.E.I. 180
3
3
3
4
4
4
5
5
40 10 2
40 10 2
40 10 2
50 10 2
50 10 2
60 10 2
60 10 1
80 10 1
Destrizione Prodotto
“EFM Collare” è un sistema antincendio
costituito da una struttura in acciaio inox
apribile per facilitarne il montaggio anche
dopo l’installazione del tubo. All’interno del
collare è presente una guaina in materiale
intumescente a base di grafite in grado
di espandersi ad una temperatura intorno
ai 150° aumentando il proprio volume di
circa 20 volte; in questa fase viene svilup-
pata una notevole pressione che permette
la completa ostruzione del tubo così da
bloccare le fiamme e i fumi. Il sistema EFM
Collare garantisce una resistenza al fuoco
REI 180 sia a parete che a soletta.
Vantaggi
•
Velocità di installazione grazie al
sistema di chiusura a linguetta.
•
Tenuta contro il passaggio di fumi,
gas, fiamme e calore.
•
Possibilità di inserimento del collare
all’interno del muro in caso di spazio
insufficiente.
•
Non sono necessari attrezzi
Dimensione e Caratteristiche dei tubi
•
La gamma dei diametri per i quali
sono disponibili i collari EFM va da ø
40 a 250 incluso.
•
Possono essere utilizzati tubi di vario
materiale plastico, es. PVC, PP, ABS,
PE.
•
Non sono richieste particolari tolleran-
ze sul diametro dei tubi.
Il materiale intumescente che costituisce
la parte interna dei collari EFM è formato
da fibra minerale intercalata da grafite. Nel
caso di manipolazione di tale materiale è
possibile che vengano disperse nell’aria
polveri le quali non sono tossiche e non
cancerogene.
Applicazioni d’Impiego
“EFM Collare” può essere applicato sia
internamente che esternamente alla parete
o a soffitto. “EFM Collare”, grazie alla sua
struttura facilmente apribile, viene avvolto
intorno al tubo e chiuso con una linguetta
di fissaggio; successivamente si provvede
al suo ancoraggio alla parete mediante i
tasselli metallici ad espansione in dota-
zione.
Il materiale intumescente all‘interno
dell‘involucro metallico del collare “EFM”
reagisce ad una temperatura di circa 150°
espandendosi. Ciò provoca la completa
chiusura del varco di attraversamento del
tubo in plastica durante l‘incendio, prima
che il tubo venga fuso completamente.
Durante il fenomeno intumescente, si veri-
fica una forte emissione di vapore acqueo
che raffredda la zona interessata.
www.wavin.it
Wavin Gestione delle acque meteoriche Manuale tecnico
93
Certificazioni
Quando si realizza la sigillatura antifuoco
di un’apertura per
passaggio di tubi
utilizzando i collari intumescenti antifuoco
occorre attenersi in linea di principio ai
requisiti delle certificazioni nazionali rila-
sciate per il prodotto. Si prega di fare rife-
rimento ad esse per verificare le limitazioni
imposte per quanto riguarda le dimensioni
dell’apertura, il tipo e lo spessore della
parete o del solaio, il diametro massimo
dei tubi etc..
Ist.Giordano Parete n° 203677/2790FR
Ist.Giordano Soletta n° 203745/2792FR
