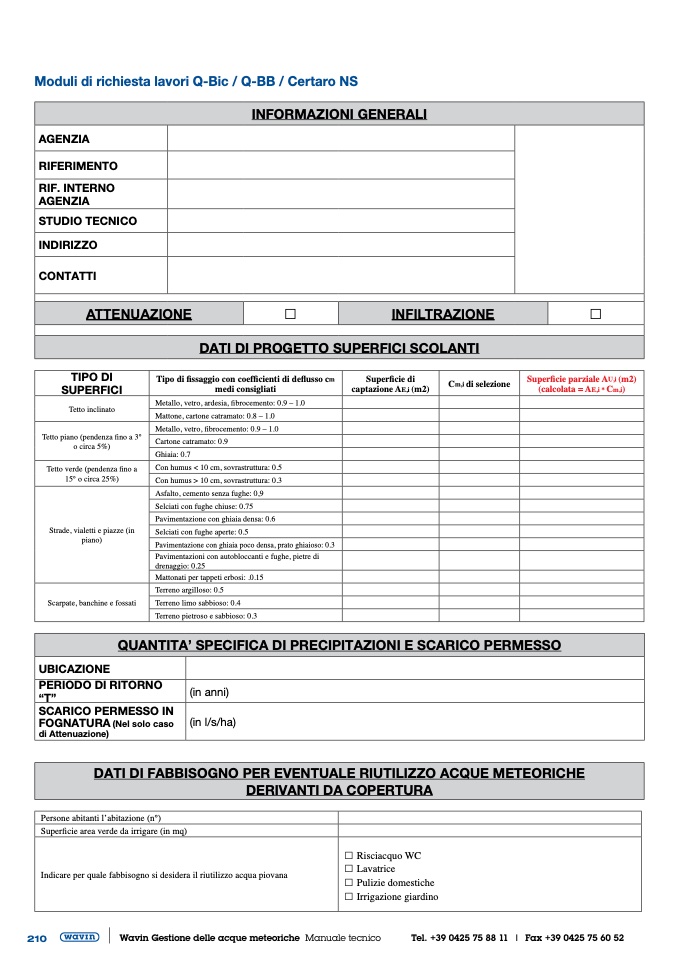

Moduli di richiesta lavori Q-Bic / Q-BB / Certaro NS

INFORMAZIONI GENERALI

AGENZIA

RIFERIMENTO

RIF. INTERNO

AGENZIA

STUDIO TECNICO

INDIRIZZO

CONTATTI

ATTENUAZIONE □

INFILTRAZIONE □

DATI DI PROGETTO SUPERFICI SCOLANTI

TIPO DI

SUPERFICI

Tipo di fissaggio con coefficienti di deflusso cm

medi consigliati

Superficie di

captazione AE,i (m2)

Cm,i di selezione

Superficie parziale AU,i (m2)

(calcolata = AE,i * Cm,i)

Tetto inclinato

Metallo, vetro, ardesia, fibrocemento: 0.9 – 1.0

Mattone, cartone catramato: 0.8 – 1.0

Tetto piano (pendenza fino a 3°

o circa 5%)

Metallo, vetro, fibrocemento: 0.9 – 1.0

Cartone catramato: 0.9

Ghiaia: 0.7

Tetto verde (pendenza fino a

15° o circa 25%)

Con humus < 10 cm, sovrastruttura: 0.5

Con humus > 10 cm, sovrastruttura: 0.3

Strade, vialetti e piazze (in

piano)

Asfalto, cemento senza fughe: 0,9

Selciati con fughe chiuse: 0.75

Pavimentazione con ghiaia densa: 0.6

Selciati con fughe aperte: 0.5

Pavimentazione con ghiaia poco densa, prato ghiaioso: 0.3

Pavimentazioni con autobloccanti e fughe, pietre di

drenaggio: 0.25

Mattonati per tappeti erbosi: .0.15

Scarpate, banchine e fossati

Terreno argilloso: 0.5

Terreno limo sabbioso: 0.4

Terreno pietroso e sabbioso: 0.3

QUANTITA’ SPECIFICA DI PRECIPITAZIONI E SCARICO PERMESSO

UBICAZIONE

PERIODO DI RITORNO

“T”

(in anni)

SCARICO PERMESSO IN

FOGNATURA (Nel solo caso

di Attenuazione)

(in l/s/ha)

DATI DI FABBISOGNO PER EVENTUALE RIUTILIZZO ACQUE METEORICHE

DERIVANTI DA COPERTURA

Persone abitanti l’abitazione (n°)

Superficie area verde da irrigare (in mq)

Indicare per quale fabbisogno si desidera il riutilizzo acqua piovana

□ Risciacquo WC

□ Lavatrice

□ Pulizie domestiche

□ Irrigazione giardino

210
