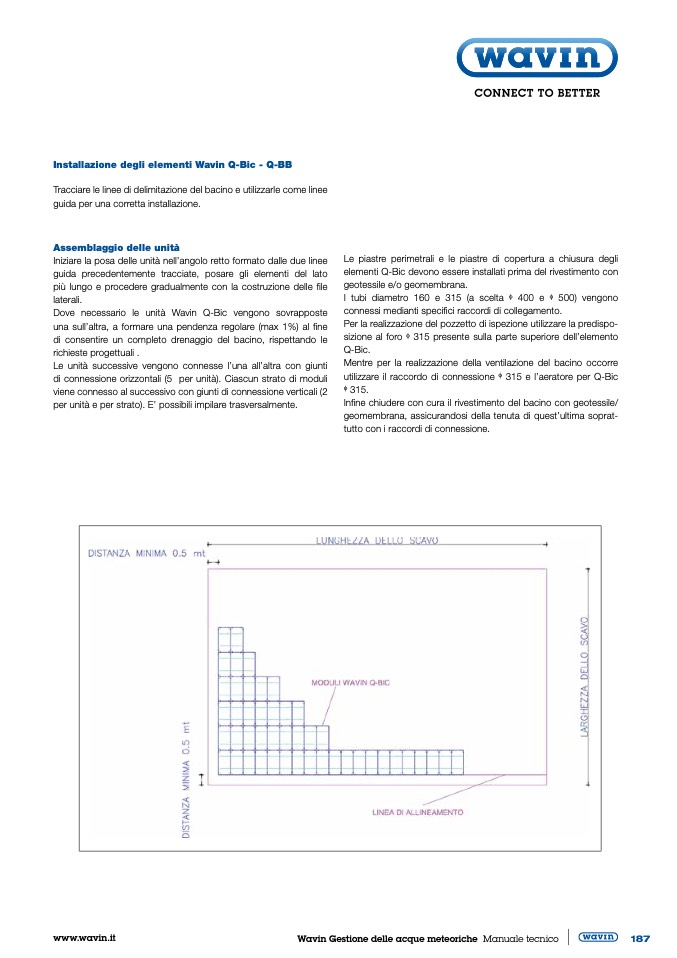

Installazione degli elementi Wavin Q-Bic - Q-BB

Tracciare le linee di delimitazione del bacino e utilizzarle come linee

guida per una corretta installazione.

Assemblaggio delle unità

Iniziare la posa delle unità nell’angolo retto formato dalle due linee

guida precedentemente tracciate, posare gli elementi del lato

più lungo e procedere gradualmente con la costruzione delle file

laterali.

Dove necessario le unità Wavin Q-Bic vengono sovrapposte

una sull’altra, a formare una pendenza regolare (max 1%) al fine

di consentire un completo drenaggio del bacino, rispettando le

richieste progettuali .

Le unità successive vengono connesse l’una all’altra con giunti

di connessione orizzontali (5 per unità). Ciascun strato di moduli

viene connesso al successivo con giunti di connessione verticali (2

per unità e per strato). E’ possibili impilare trasversalmente.

Le piastre perimetrali e le piastre di copertura a chiusura degli

elementi Q-Bic devono essere installati prima del rivestimento con

geotessile e/o geomembrana.

I tubi diametro 160 e 315 (a scelta

φ

400 e

φ

500) vengono

connessi medianti specifici raccordi di collegamento.

Per la realizzazione del pozzetto di ispezione utilizzare la predispo-

sizione al foro

φ

315 presente sulla parte superiore dell’elemento

Q-Bic.

Mentre per la realizzazione della ventilazione del bacino occorre

utilizzare il raccordo di connessione

φ

315 e l’aeratore per Q-Bic

φ

315.

Infine chiudere con cura il rivestimento del bacino con geotessile/

geomembrana, assicurandosi della tenuta di quest’ultima soprat-

tutto con i raccordi di connessione.
