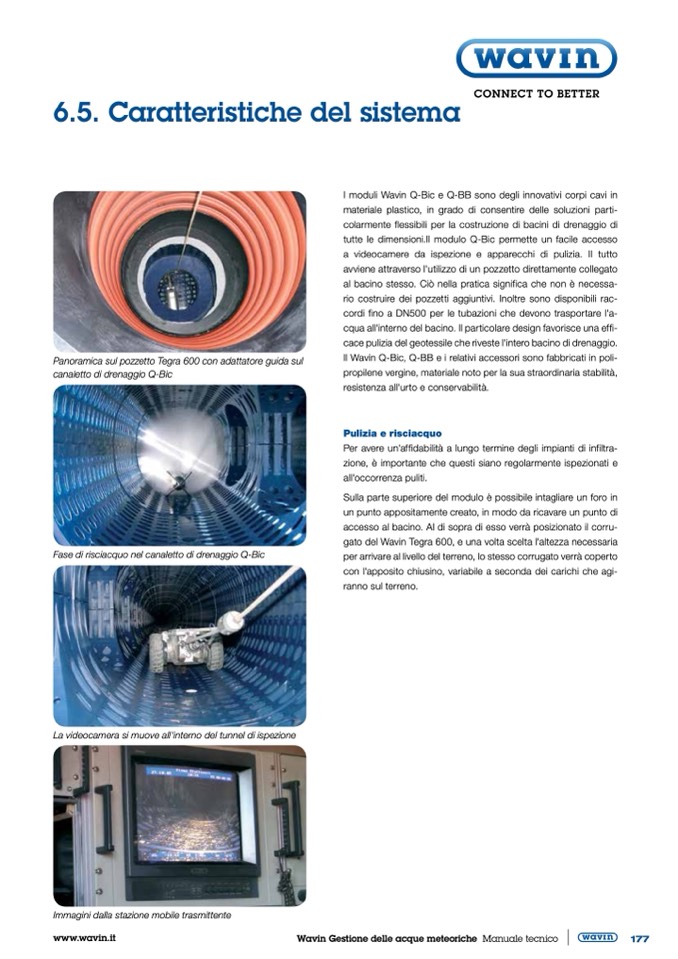

6.5. Caratteristiche del sistema

Panoramica sul pozzetto Tegra 600 con adattatore guida sul

canaletto di drenaggio Q-Bic

I moduli Wavin Q-Bic e Q-BB sono degli innovativi corpi cavi in

materiale plastico, in grado di consentire delle soluzioni parti-

colarmente flessibili per la costruzione di bacini di drenaggio di

tutte le dimensioni.Il modulo Q-Bic permette un facile accesso

a videocamere da ispezione e apparecchi di pulizia. Il tutto

avviene attraverso l'utilizzo di un pozzetto direttamente collegato

al bacino stesso. Ciò nella pratica significa che non è necessa-

rio costruire dei pozzetti aggiuntivi. Inoltre sono disponibili rac-

cordi fino a DN500 per le tubazioni che devono trasportare l'a-

cqua all'interno del bacino. Il particolare design favorisce una effi-

cace pulizia del geotessile che riveste l'intero bacino di drenaggio.

Il Wavin Q-Bic, Q-BB e i relativi accessori sono fabbricati in poli-

propilene vergine, materiale noto per la sua straordinaria stabilità,

resistenza all'urto e conservabilità.

Pulizia e risciacquo

Per avere un'affidabilità a lungo termine degli impianti di infiltra-

zione, è importante che questi siano regolarmente ispezionati e

all'occorrenza puliti.

Sulla parte superiore del modulo è possibile intagliare un foro in

un punto appositamente creato, in modo da ricavare un punto di

accesso al bacino. Al di sopra di esso verrà posizionato il corru-

gato del Wavin Tegra 600, e una volta scelta l'altezza necessaria

per arrivare al livello del terreno, lo stesso corrugato verrà coperto

con l'apposito chiusino, variabile a seconda dei carichi che agi-

ranno sul terreno.

Fase di risciacquo nel canaletto di drenaggio Q-Bic

La videocamera si muove all'interno del tunnel di ispezione

Immagini dalla stazione mobile trasmittente

www.wavin.it

Wavin Gestione delle acque meteoriche Manuale tecnico

177
