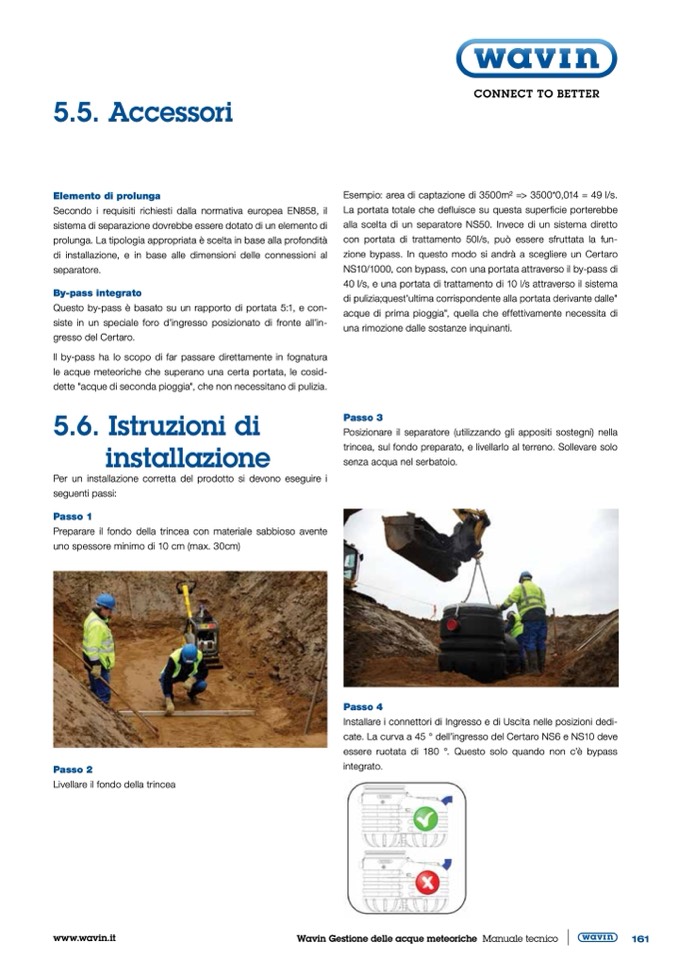

5.5. Accessori
Elemento di prolunga
Secondo i requisiti richiesti dalla normativa europea EN858, il
sistema di separazione dovrebbe essere dotato di un elemento di
prolunga. La tipologia appropriata è scelta in base alla profondità
di installazione, e in base alle dimensioni delle connessioni al
separatore.
By-pass integrato
Questo by-pass è basato su un rapporto di portata 5:1, e con-
siste in un speciale foro d’ingresso posizionato di fronte all’in-
gresso del Certaro.
Il by-pass ha lo scopo di far passare direttamente in fognatura
le acque meteoriche che superano una certa portata, le cosid-
dette "acque di seconda pioggia", che non necessitano di pulizia.
5.6. Istruzioni di
installazione
Per un installazione corretta del prodotto si devono eseguire i
seguenti passi:
Passo 1
Preparare il fondo della trincea con materiale sabbioso avente
uno spessore minimo di 10 cm (max. 30cm)
Passo 2
Livellare il fondo della trincea
Esempio: area di captazione di 3500m2 => 3500*0,014 = 49 l/s.
La portata totale che defluisce su questa superficie porterebbe
alla scelta di un separatore NS50. Invece di un sistema diretto
con portata di trattamento 50l/s, può essere sfruttata la fun-
zione bypass. In questo modo si andrà a scegliere un Certaro
NS10/1000, con bypass, con una portata attraverso il by-pass di
40 l/s, e una portata di trattamento di 10 l/s attraverso il sistema
di pulizia;quest'ultima corrispondente alla portata derivante dalle"
acque di prima pioggia", quella che effettivamente necessita di
una rimozione dalle sostanze inquinanti.
Passo 3
Posizionare il separatore (utilizzando gli appositi sostegni) nella
trincea, sul fondo preparato, e livellarlo al terreno. Sollevare solo
senza acqua nel serbatoio.
Passo 4
Installare i connettori di Ingresso e di Uscita nelle posizioni dedi-
cate. La curva a 45 ° dell’ingresso del Certaro NS6 e NS10 deve
essere ruotata di 180 °. Questo solo quando non c’è bypass
integrato.
