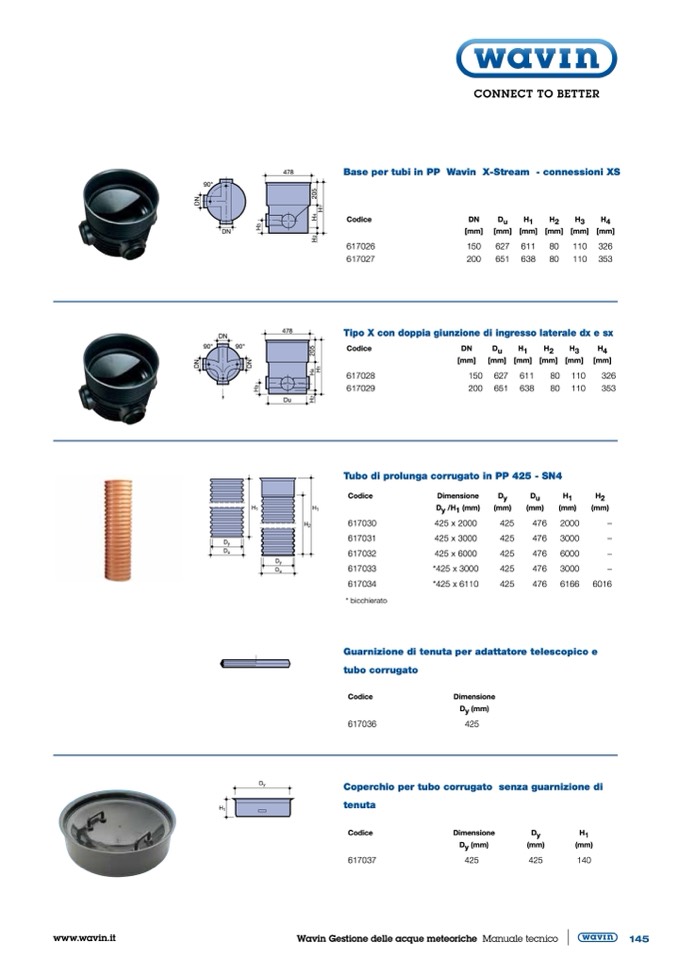

Base per tubi in PP Wavin X-Stream - connessioni XS

DN

DN

DN

DN

H

1

D

y

Codice

617026

617027

DN

Du

H1

H2

H3

H4

[mm] [mm] [mm] [mm] [mm] [mm]

150

627 611

80

110 326

200

651 638

80

110 353

90°

90°

Tipo X con doppia giunzione di ingresso laterale dx e sx

Codice

617028

617029

DN

Du

H1

H2

H3

H4

[mm]

[mm] [mm] [mm] [mm] [mm]

150 627 611

80 110

200 651 638

80 110

326

353

Du

Tubo di prolunga corrugato in PP 425 - SN4

H

1

Codice

617030

617031

617032

617033

617034

* bicchierato

Dimensione

Dy /H1 (mm)

425 x 2000

425 x 3000

425 x 6000

*425 x 3000

*425 x 6110

Dy

Du

(mm)

(mm)

425

476

425

476

425

476

425

476

425

476

H1

H2

(mm)

(mm)

2000

–

3000

–

6000

–

3000

–

6166

6016

H

2

720

674

D

y

D

u

D

u

D

y

H

1

Guarnizione di tenuta per adattatore telescopico e

tubo corrugato

Codice

Dimensione

Dy (mm)

617036

425

Coperchio per tubo corrugato senza guarnizione di

tenuta

632
