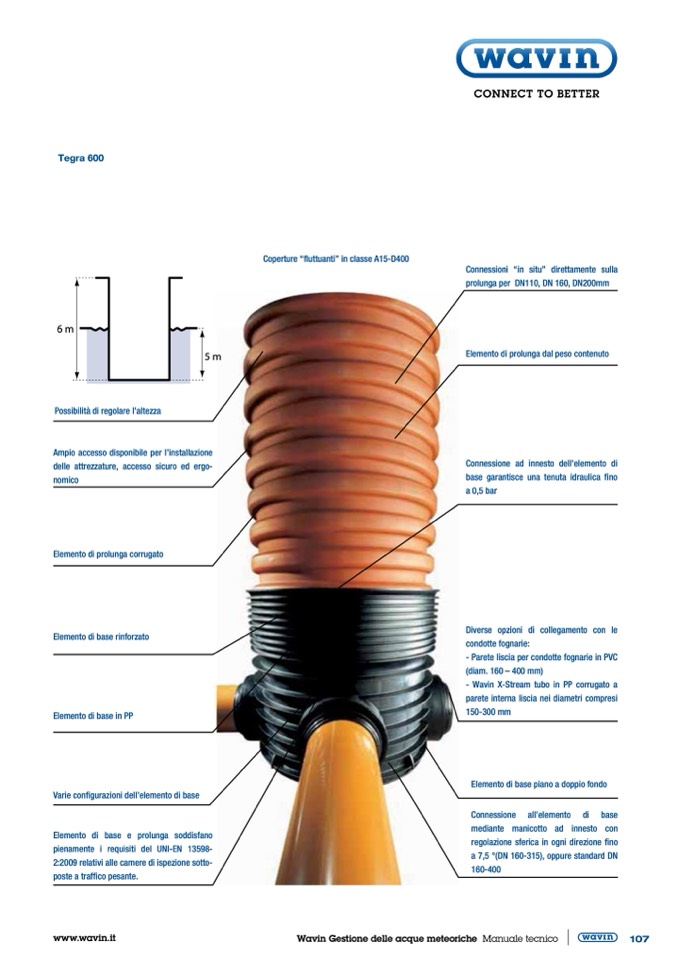

Tegra 600

Coperture “fluttuanti” in classe A15-D400

Connessioni “in situ” direttamente sulla

prolunga per DN110, DN 160, DN200mm

Elemento di prolunga dal peso contenuto

Connessione ad innesto dell’elemento di

base garantisce una tenuta idraulica fino

a 0,5 bar

Diverse opzioni di collegamento con le

condotte fognarie:

- Parete liscia per condotte fognarie in PVC

(diam. 160 – 400 mm)

- Wavin X-Stream tubo in PP corrugato a

parete interna liscia nei diametri compresi

150-300 mm

Elemento di base piano a doppio fondo

Connessione all’elemento di base

mediante manicotto ad innesto con

regolazione sferica in ogni direzione fino

a 7,5 °(DN 160-315), oppure standard DN

160-400

6m

Possibilità di regolare l’altezza

5m

Ampio accesso disponibile per l’installazione

delle attrezzature, accesso sicuro ed ergo-

nomico

Elemento di prolunga corrugato

Elemento di base rinforzato

Elemento di base in PP

Varie configurazioni dell’elemento di base

Elemento di base e prolunga soddisfano

pienamente i requisiti del UNI-EN 13598-

2:2009 relativi alle camere di ispezione sotto-

poste a traffico pesante.

www.wavin.it

Wavin Gestione delle acque meteoriche Manuale tecnico

107
