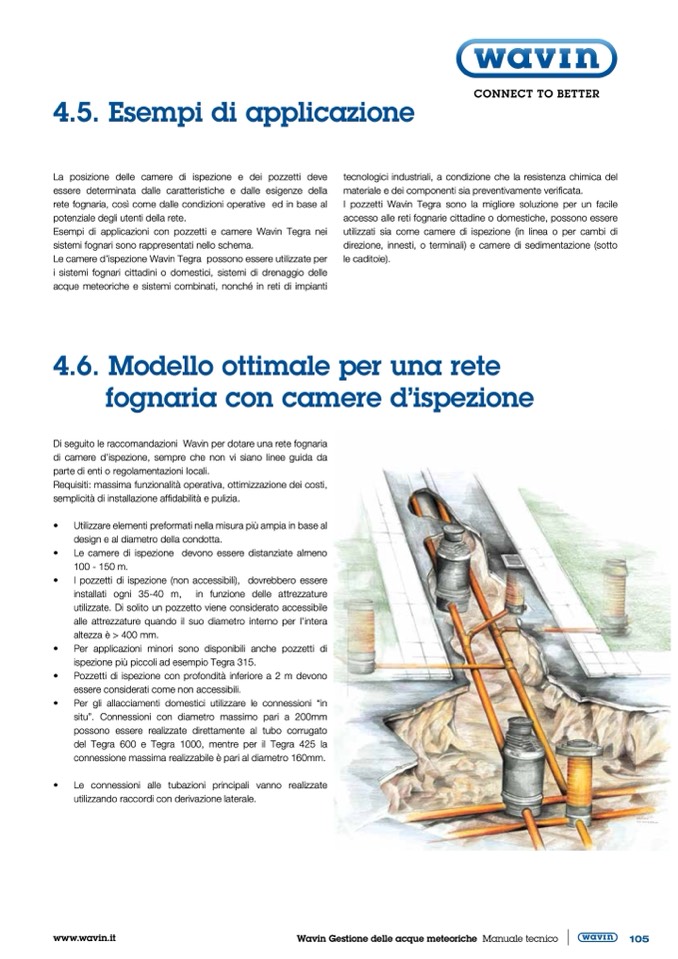

4.5. Esempi di applicazione
La posizione delle camere di ispezione e dei pozzetti deve
essere determinata dalle caratteristiche e dalle esigenze della
rete fognaria, così come dalle condizioni operative ed in base al
potenziale degli utenti della rete.
Esempi di applicazioni con pozzetti e camere Wavin Tegra nei
sistemi fognari sono rappresentati nello schema.
Le camere d’ispezione Wavin Tegra possono essere utilizzate per
i sistemi fognari cittadini o domestici, sistemi di drenaggio delle
acque meteoriche e sistemi combinati, nonch
é in reti di impianti
tecnologici industriali, a condizione che la resistenza chimica del
materiale e dei componenti sia preventivamente verificata.
I pozzetti Wavin Tegra sono la migliore soluzione per un facile
accesso alle reti fognarie cittadine o domestiche, possono essere
utilizzati sia come camere di ispezione (in linea o per cambi di
direzione, innesti, o terminali) e camere di sedimentazione (sotto
le caditoie).
4.6. Modello ottimale per una rete
fognaria con camere d’ispezione
Di seguito le raccomandazioni Wavin per dotare una rete fognaria
di camere d’ispezione, sempre che non vi siano linee guida da
parte di enti o regolamentazioni locali.
Requisiti: massima funzionalità operativa, ottimizzazione dei costi,
semplicità di installazione affidabilità e pulizia.
•
Utilizzare elementi preformati nella misura pi
ù ampia in base al
design e al diametro della condotta.
•
Le camere di ispezione devono essere distanziate almeno
100 - 150 m.
•
I pozzetti di ispezione (non accessibili), dovrebbero essere
installati ogni 35-40 m, in funzione delle attrezzature
utilizzate. Di solito un pozzetto viene considerato accessibile
alle attrezzature quando il suo diametro interno per l’intera
altezza è > 400 mm.
•
Per applicazioni minori sono disponibili anche pozzetti di
ispezione più piccoli ad esempio Tegra 315.
•
Pozzetti di ispezione con profondit
à inferiore a 2 m devono
essere considerati come non accessibili.
•
Per gli allacciamenti domestici utilizzare le connessioni “in
situ”. Connessioni con diametro massimo pari a 200mm
possono essere realizzate direttamente al tubo corrugato
del Tegra 600 e Tegra 1000, mentre per il Tegra 425 la
connessione massima realizzabile è pari al diametro 160mm.
•
Le connessioni alle tubazioni principali vanno realizzate
utilizzando raccordi con derivazione laterale.
