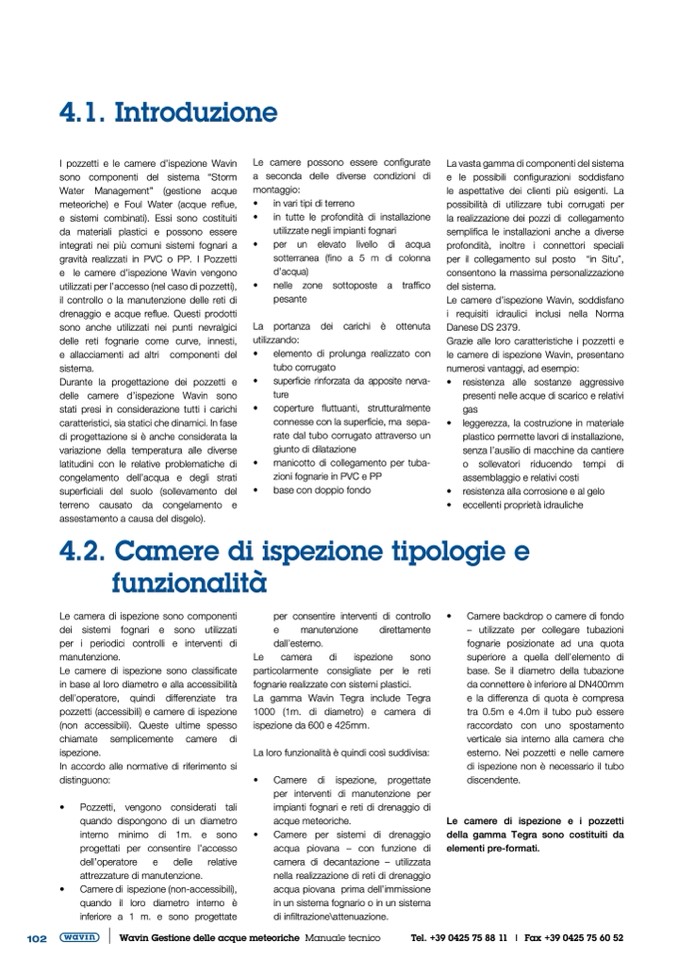

4.1. Introduzione
I pozzetti e le camere d’ispezione Wavin
sono componenti del sistema “Storm
Water Management” (gestione acque
meteoriche) e Foul Water (acque reflue,
e sistemi combinati). Essi sono costituiti
da materiali plastici e possono essere
integrati nei più comuni sistemi fognari a
gravità realizzati in PVC o PP. I Pozzetti
e le camere d’ispezione Wavin vengono
utilizzati per l’accesso (nel caso di pozzetti),
il controllo o la manutenzione delle reti di
drenaggio e acque reflue. Questi prodotti
sono anche utilizzati nei punti nevralgici
delle reti fognarie come curve, innesti,
e allacciamenti ad altri componenti del
sistema.
Durante la progettazione dei pozzetti e
delle camere d’ispezione Wavin sono
stati presi in considerazione tutti i carichi
caratteristici, sia statici che dinamici. In fase
di progettazione si è anche considerata la
variazione della temperatura alle diverse
latitudini con le relative problematiche di
congelamento dell’acqua e degli strati
superficiali del suolo (sollevamento del
terreno causato da congelamento e
assestamento a causa del disgelo).
Le camere possono essere configurate
a seconda delle diverse condizioni di
montaggio:
•
in vari tipi di terreno
•
in tutte le profondità di installazione
utilizzate negli impianti fognari
•
per un elevato livello di acqua
sotterranea (fino a 5 m di colonna
d’acqua)
•
nelle zone sottoposte a traffico
pesante
La portanza dei carichi è ottenuta
utilizzando:
•
elemento di prolunga realizzato con
tubo corrugato
•
superficie rinforzata da apposite nerva-
ture
•
coperture fluttuanti, strutturalmente
connesse con la superficie, ma sepa-
rate dal tubo corrugato attraverso un
giunto di dilatazione
•
manicotto di collegamento per tuba-
zioni fognarie in PVC e PP
•
base con doppio fondo
La vasta gamma di componenti del sistema
e le possibili configurazioni soddisfano
le aspettative dei clienti più esigenti. La
possibilità di utilizzare tubi corrugati per
la realizzazione dei pozzi di collegamento
semplifica le installazioni anche a diverse
profondità, inoltre i connettori speciali
per il collegamento sul posto “in Situ”,
consentono la massima personalizzazione
del sistema.
Le camere d’ispezione Wavin, soddisfano
i requisiti idraulici inclusi nella Norma
Danese DS 2379.
Grazie alle loro caratteristiche i pozzetti e
le camere di ispezione Wavin, presentano
numerosi vantaggi, ad esempio:
• resistenza alle sostanze aggressive
presenti nelle acque di scarico e relativi
gas
• leggerezza, la costruzione in materiale
plastico permette lavori di installazione,
senza l’ausilio di macchine da cantiere
o sollevatori riducendo tempi di
assemblaggio e relativi costi
• resistenza alla corrosione e al gelo
• eccellenti proprietà idrauliche
4.2. Camere di ispezione tipologie e
funzionalità
Le camera di ispezione sono componenti
dei sistemi fognari e sono utilizzati
per i periodici controlli e interventi di
manutenzione.
Le camere di ispezione sono classificate
in base al loro diametro e alla accessibilità
dell’operatore, quindi differenziate tra
pozzetti (accessibili) e camere di ispezione
(non accessibili). Queste ultime spesso
chiamate semplicemente camere di
ispezione.
In accordo alle normative di riferimento si
distinguono:
per consentire interventi di controllo
e
manutenzione
direttamente
dall’esterno.
Le
camera
di
ispezione
sono
particolarmente consigliate per le reti
fognarie realizzate con sistemi plastici.
La gamma Wavin Tegra include Tegra
1000 (1m. di diametro) e camera di
ispezione da 600 e 425mm.
La loro funzionalità è quindi così suddivisa:
•
Camere di ispezione, progettate
per interventi di manutenzione per
impianti fognari e reti di drenaggio di
acque meteoriche.
•
Camere per sistemi di drenaggio
acqua piovana – con funzione di
camera di decantazione – utilizzata
nella realizzazione di reti di drenaggio
acqua piovana prima dell’immissione
in un sistema fognario o in un sistema
di infiltrazione\attenuazione.
•
Camere backdrop o camere di fondo
– utilizzate per collegare tubazioni
fognarie posizionate ad una quota
superiore a quella dell’elemento di
base. Se il diametro della tubazione
da connettere è inferiore al DN400mm
e la differenza di quota è compresa
tra 0.5m e 4.0m il tubo può essere
raccordato con uno spostamento
verticale sia interno alla camera che
esterno. Nei pozzetti e nelle camere
di ispezione non è necessario il tubo
discendente.
Le camere di ispezione e i pozzetti
della gamma Tegra sono costituiti da
elementi pre-formati.
•
•
Pozzetti, vengono considerati tali
quando dispongono di un diametro
interno minimo di 1m. e sono
progettati per consentire l’accesso
dell’operatore
e
delle
relative
attrezzature di manutenzione.
Camere di ispezione (non-accessibili),
quando il loro diametro interno è
inferiore a 1 m. e sono progettate
