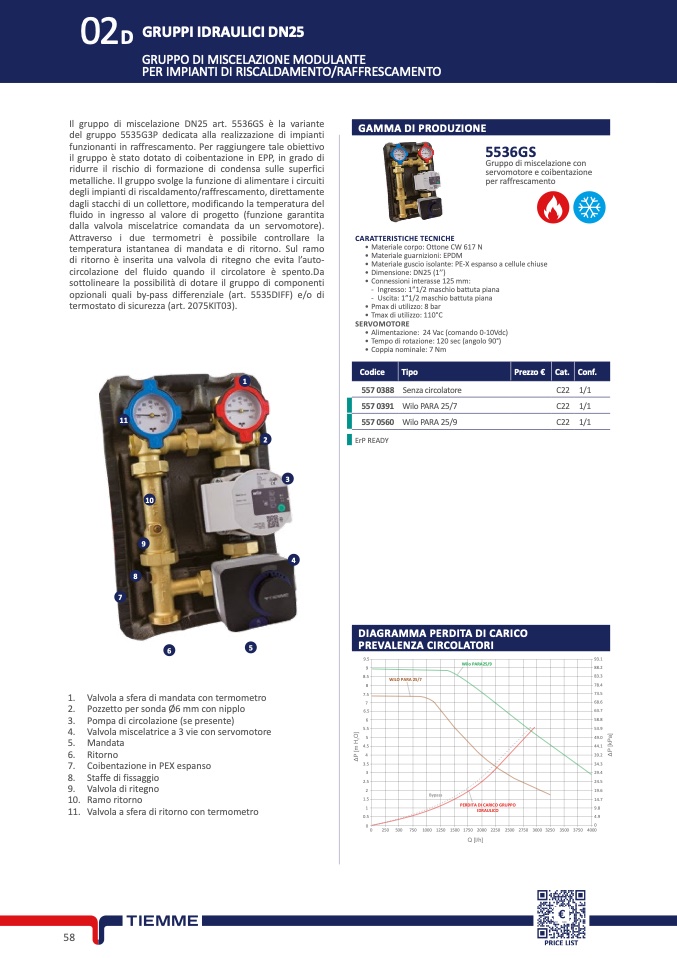

02D
GRUPPI IDRAULICI DN2
5
GRUPPO DI MISCELAZIONE MODULANTE
PER IMPIANTI DI RISCALDAMENTO/RAFFRESCAMENTO
Il gruppo di miscelazione DN25 art. 5536GS è la variant
e
del gruppo 5535G3P dedicata alla realizzazione di impiant
i
funzionanti in raffrescamento. Per raggiungere tale obiettivo
il gruppo è stato dotato di coibentazione in EPP, in grado di
ridurre il rischio di formazione di condensa sulle superfic
i
metalliche. Il gruppo svolge la funzione di alimentare i circuiti
degli impianti di riscaldamento/raffrescamento, direttamente
dagli stacchi di un collettore, modificando la temperatura del
fluido in ingresso al valore di progetto (funzione garantita
dalla valvola miscelatrice comandata da un servomotore).
Attraverso i due termometri è possibile controllare la
temperatura istantanea di mandata e di ritorno. Sul ram
o
di ritorno è inserita una valvola di ritegno che evita l’auto-
circolazione del fluido quando il circolatore è spento.D
a
sottolineare la possibilità di dotare il gruppo di component
i
opzionali quali by-pass differenziale (art. 5535DIFF) e/o di
termostato di sicurezza (art. 2075KIT03)
.
1
11
GAMMA DI PRODUZION
E
2
5536G
S
Gruppo di miscelazione co
n
servomotore e coibentazione
per raffrescament
o
CARATTERISTICHE TECNICH
E
• Materiale corpo: Ottone CW 617 N
• Materiale guarnizioni: EPDM
• Materiale guscio isolante: PE-X espanso a cellule chiuse
• Dimensione: DN25 (1’’)
• Connessioni interasse 125 mm:
-
Ingresso: 1”1/2 maschio battuta piana
-
Uscita: 1”1/2 maschio battuta pian
a
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
SERVOMOTOR
E
• Alimentazione: 24 Vac (comando 0-10Vdc)
• Tempo di rotazione: 120 sec (angolo 90°)
• Coppia nominale: 7 Nm
Codice
Tipo
ErP READ
Y
Prezzo €
Cat.
Conf.
557 0388 Senza circolatore
C22 1/
1
557 0391 Wilo PARA 25/7
C22 1/
1
557 0560 Wilo PARA 25/9
C22 1/
1
3
1
0
9
4
8
7
5
6
1.
Valvola a sfera di mandata con termometro
2.
Pozzetto per sonda Ø6 mm con nipplo
3.
Pompa di circolazione (se presente)
4.
Valvola miscelatrice a 3 vie con servomotore
5. Mandat
a
6. Ritorn
o
7. Coibentazione in PEX espanso
8. Staffe di fissaggio
9. Valvola di ritegno
10. Ramo ritorno
11.
Valvola a sfera di ritorno con termometr
o
DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
PRICE LIST
Δ
Δ
9.
5
9
8.5
8
7.5
7
6.
5
6
5.5
5
4.5
4
3.5
3
2.5
2
1.5
1
0.5
0
Wilo PARA25/9
WILO PARA 25/
7
Bypas
s
PERDITA DI CARICO GRUPPO
IDRAULIC
O
93.1
88.2
83.3
78.4
73.5
68.6
63.7
58.8
53.9
49.0
44.1
39.2
34.3
29.4
24.5
19.6
14.7
9.8
4.9
0
0
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000
3250 3500 3750 4000
