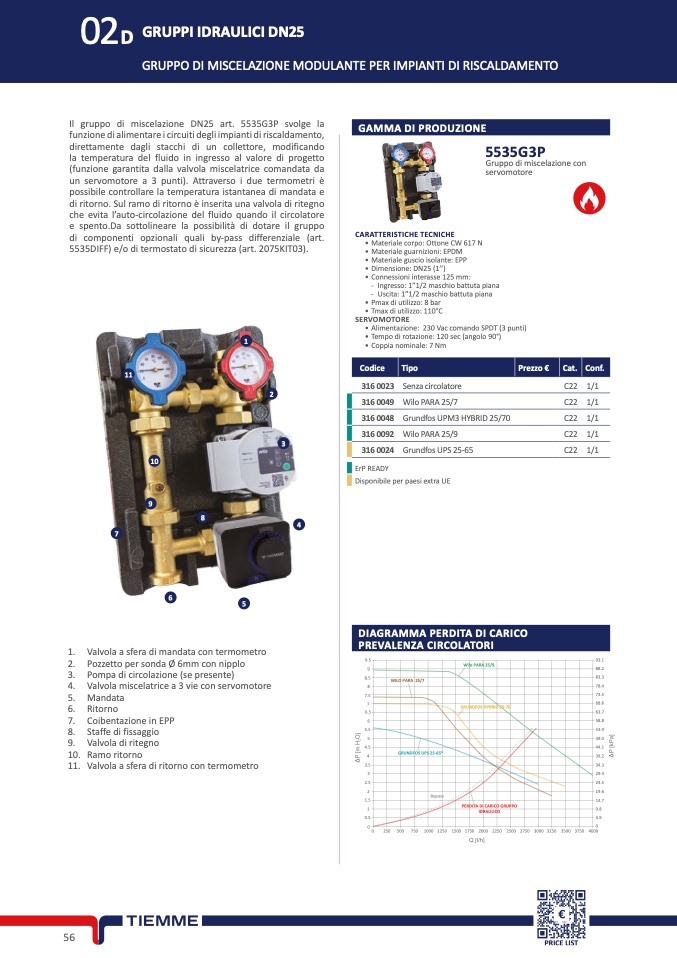

02D
GRUPPI IDRAULICI DN2
5
GRUPPO DI MISCELAZIONE MODULANTE PER IMPIANTI DI RISCALDAMENTO
Il gruppo di miscelazione DN25 art. 5535G3P svolge l
a
funzione di alimentare i circuiti degli impianti di riscaldamento,
direttamente dagli stacchi di un collettore, modificando
la temperatura del fluido in ingresso al valore di progetto
(funzione garantita dalla valvola miscelatrice comandata da
un servomotore a 3 punti). Attraverso i due termometri
è
possibile controllare la temperatura istantanea di mandata
e
di ritorno. Sul ramo di ritorno è inserita una valvola di ritegno
che evita l’auto-circolazione del fluido quando il circolatore
e spento.Da sottolineare la possibilità di dotare il gruppo
di componenti opzionali quali by-pass differenziale (art
.
5535DIFF) e/o di termostato di sicurezza (art. 2075KIT03)
.
1
11
2
GAMMA DI PRODUZION
E
5535G3
P
Gruppo di miscelazione co
n
servomotor
e
3
10
9
CARATTERISTICHE TECNICHE
•
•
•
•
•
Materiale corpo: Ottone CW 617
N
Materiale guarnizioni: EPD
M
Materiale guscio isolante: EPP
Dimensione: DN25 (1’’)
Connessioni interasse 125 mm
:
-
Ingresso: 1”1/2 maschio battuta pian
a
-
Uscita: 1”1/2 maschio battuta pian
a
• Pmax di utilizzo: 8 bar
• Tmax di utilizzo: 110°C
SERVOMOTORE
• Alimentazione:
230 Vac comando SPDT (3 punti
)
• Tempo di rotazione: 120 sec (angolo 90°)
• Coppia nominale: 7 Nm
Codice
Tipo
Prezzo €
316 0023 Senza circolatore
316 0049 Wilo PARA 25/7
316 0048 Grundfos UPM3 HYBRID 25/70
316 0092 Wilo PARA 25/9
ErP READ
Y
Disponibile per paesi extra UE
Cat.
Conf
.
C22 1/
1
C22 1/
1
C22 1/
1
C22 1/
1
316 0024 Grundfos UPS 25-65
C22 1/
1
8
7
6
5
1.
Valvola a sfera di mandata con termometro
2.
Pozzetto per sonda Ø 6mm con nipplo
3.
Pompa di circolazione (se presente)
4.
Valvola miscelatrice a 3 vie con servomotore
5. Mandat
a
6. Ritorn
o
7. Coibentazione in EP
P
8. Staffe di fissaggio
9. Valvola di ritegno
10. Ramo ritorno
11.
Valvola a sfera di ritorno con termometr
o
4
DIAGRAMMA PERDITA DI CARICO
PREVALENZA CIRCOLATORI
PRICE LIST
Δ
Δ
9.5
9
8.5
8
7.5
7
6.5
6
5.5
5
4.5
4
3.5
3
2.5
2
1.5
1
0.5
0
Wilo PARA 25/9
WILO PARA
25/7
GRUNDFOS HYBRID 25-70
GRUNDFOS UPS 25-65*
Bypass
PERDITA DI CARICO GRUPPO
IDRAULIC
O
93.
1
88.
2
83.
3
78.
4
73.
5
68.
6
63.7
58.
8
53.
9
49.
0
44.
1
39.
2
34.
3
29.
4
24.
5
19.
6
14.
7
9.8
4.9
0
0
250 500 750 1000 1250 1500 1750 2000 2250 2500 2750 3000
3250 3500 3750 4000
56
