01B
GRUPPI DI RIEMPIMENTO
TRATTAMENTO ACQU
A
Il gruppo di riempimento e trattamento acqua art. 316
4
viene utilizzato per effettuare in automatico il caricamento
ed il reintegro dell’acqua nell’impianto di riscaldamento
a
circuito chiuso, consentendo la regolazione della pressione
nel circuito, oltre che effettuare il trattamento dell’acqu
a
dell’impianto.
Installato sulla tubazione di adduzione dell’acqua, provvede al
riempimento/reintegro fino al raggiungimento della pression
e
desiderata (pressione di taratura)
.
Il gruppo di riempimento è dotato di disconnettore tipo B
A
per impedire eventuali inversioni del flusso. Utilizzabile pe
r
proteggere la rete idrica contro il rischio di contaminazione d
a
acque fino a categoria 4 (in conformità alla norma EN 1717)
Per ulteriori dettagli si rimanda al paragrafo 7A “Dispositiv
i
antinquinamento - introduzione” del presente catalogo.
In aggiunta, consente di effettuare il trattamento dell’acqu
a
dell’impianto di riscaldamento, in conformità con le vigenti
normative.
In funzione alla tipologia di cartuccia che viene abbinata al
gruppo è possibile effettuare il trattamento chimico-fisico d
i
addolcimento o demineralizzazione
:
+
•
•
ADDOLCIMENTO: L’acqua addolcita è povera di ioni calcio
e
magnesio, maggiori responsabili di incrostazioni (cartucci
a
da abbinare art. 3164CA).
DEMINERALIZZAZIONE: L’acqua demineralizzata (o acqu
a
deionizzata) è un’acqua da cui è stata estratta la componente
salina. Si caratterizza per la bassa conducibilità elettrica.
Risulta ottimale per prevenire corrosioni e depositi di
calcare all’interno del circuito (cartuccia art. 3164CD).
L’installazione richiede pochi e semplici passaggi e una volta
esaurita la cartuccia è sufficiente riempirla con granulati di
ricambio, senza inutili sprechi
.

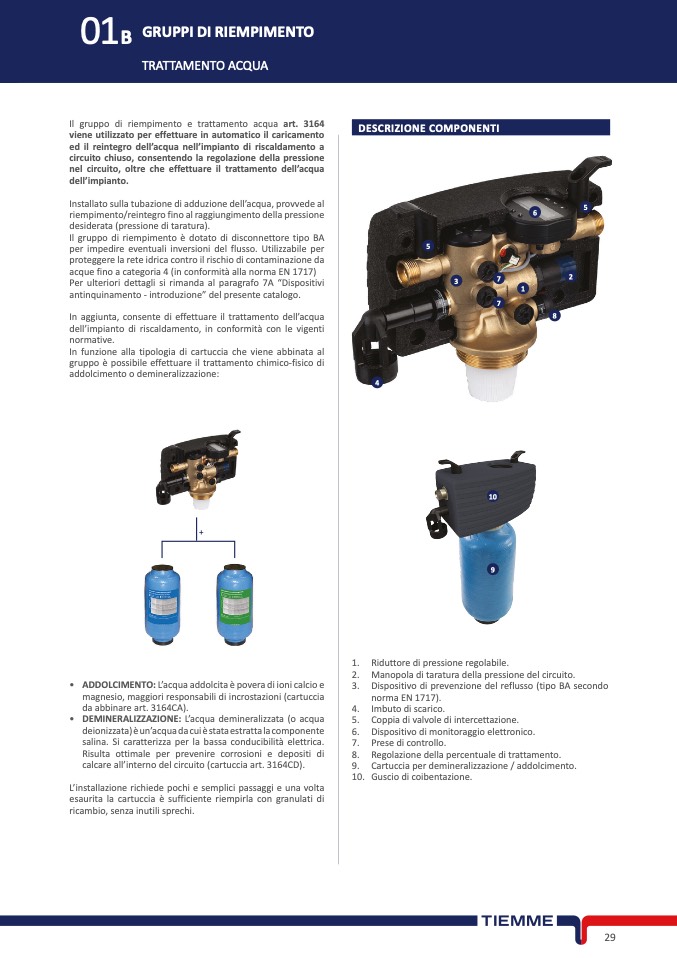

DESCRIZIONE COMPONENTI
5
6
5
3
7
7
2
1
8
4
10
9
1. Riduttore di pressione regolabile.
2.
3.
Manopola di taratura della pressione del circuito
.
Dispositivo di prevenzione del reflusso (tipo BA secondo
norma EN 1717).
4. Imbuto di scarico.
5.
Coppia di valvole di intercettazione.
6. Dispositivo di monitoraggio elettronico
.
7. Prese di controllo.
8.
Regolazione della percentuale di trattamento
.
9.
Cartuccia per demineralizzazione / addolcimento
.
10. Guscio di coibentazione.
29
