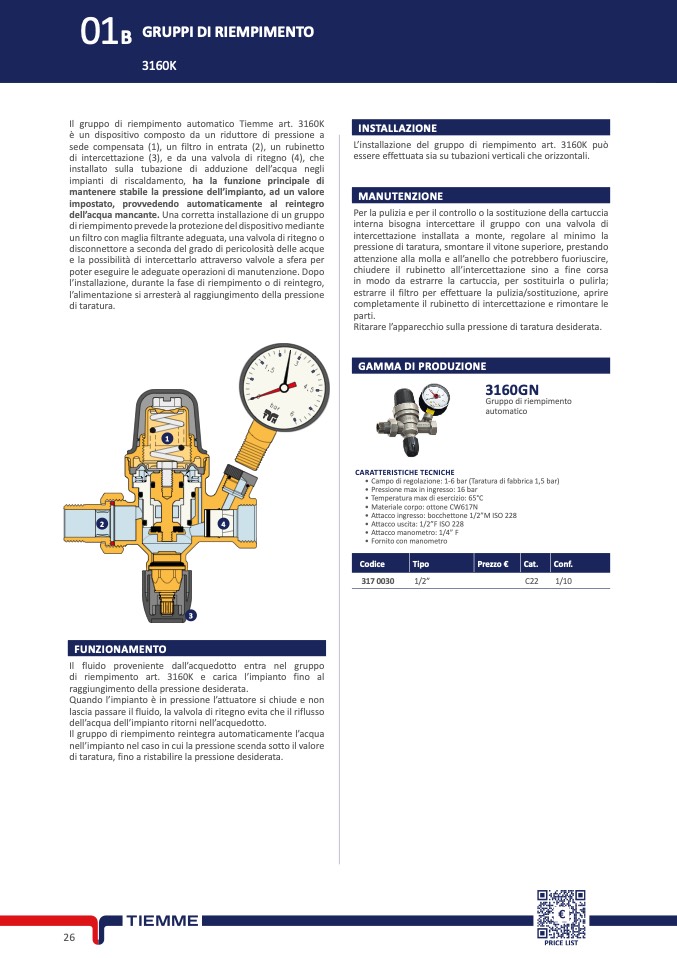

01B
GRUPPI DI RIEMPIMENTO
3160
K
Il gruppo di riempimento automatico Tiemme art. 3160
K
è un dispositivo composto da un riduttore di pressione a
sede compensata (1), un filtro in entrata (2), un rubinett
o
di intercettazione (3), e da una valvola di ritegno (4), ch
e
installato sulla tubazione di adduzione dell’acqua negl
i
impianti di riscaldamento, ha la funzione principale di
mantenere stabile la pressione dell’impianto, ad un valor
e
impostato, provvedendo automaticamente al reintegr
o
dell’acqua mancante. Una corretta installazione di un gruppo
di riempimento prevede la protezione del dispositivo mediante
un filtro con maglia filtrante adeguata, una valvola di ritegno
o
disconnettore a seconda del grado di pericolosità delle acqu
e
e la possibilità di intercettarlo attraverso valvole a sfera per
poter eseguire le adeguate operazioni di manutenzione. Dopo
l’installazione, durante la fase di riempimento o di reintegro
,
l’alimentazione si arresterà al raggiungimento della pressione
di taratura.
1
2
4
3
FUNZIONAMENTO
Il fluido proveniente dall’acquedotto entra nel gruppo
di riempimento art. 3160K e carica l’impianto fino al
raggiungimento della pressione desiderata.
Quando l’impianto è in pressione l’attuatore si chiude e no
n
lascia passare il fluido, la valvola di ritegno evita che il riflusso
dell’acqua dell’impianto ritorni nell’acquedotto
.
Il gruppo di riempimento reintegra automaticamente l’acqua
nell’impianto nel caso in cui la pressione scenda sotto il valore
di taratura, fino a ristabilire la pressione desiderata
.
2
6
INSTALLAZION
E
L’installazione del gruppo di riempimento art. 3160K può
essere effettuata sia su tubazioni verticali che orizzontali.
MANUTENZION
E
Per la pulizia e per il controllo o la sostituzione della cartuccia
interna bisogna intercettare il gruppo con una valvola di
intercettazione installata a monte, regolare al minimo l
a
pressione di taratura, smontare il vitone superiore, prestando
attenzione alla molla e all’anello che potrebbero fuoriuscire,
chiudere il rubinetto all’intercettazione sino a fine cors
a
in modo da estrarre la cartuccia, per sostituirla o pulirla
;
estrarre il filtro per effettuare la pulizia/sostituzione, aprire
completamente il rubinetto di intercettazione e rimontare le
parti.
Ritarare l’apparecchio sulla pressione di taratura desiderata
.
GAMMA DI PRODUZION
E
3160G
N
Gruppo di riempiment
o
automatic
o
CARATTERISTICHE TECNICH
E
• Campo di regolazione: 1-6 bar (Taratura di fabbrica 1,5 bar)
• Pressione max in ingresso: 16 bar
• Temperatura max di esercizio: 65°C
• Materiale corpo: ottone CW617N
• Attacco ingresso: bocchettone 1/2”M ISO 228
• Attacco uscita: 1/2”F ISO 228
• Attacco manometro: 1/4” F
• Fornito con manometro
Codice
Tipo
Prezzo €
Cat.
Conf.
317 0030
1/2”
C22
1/10
