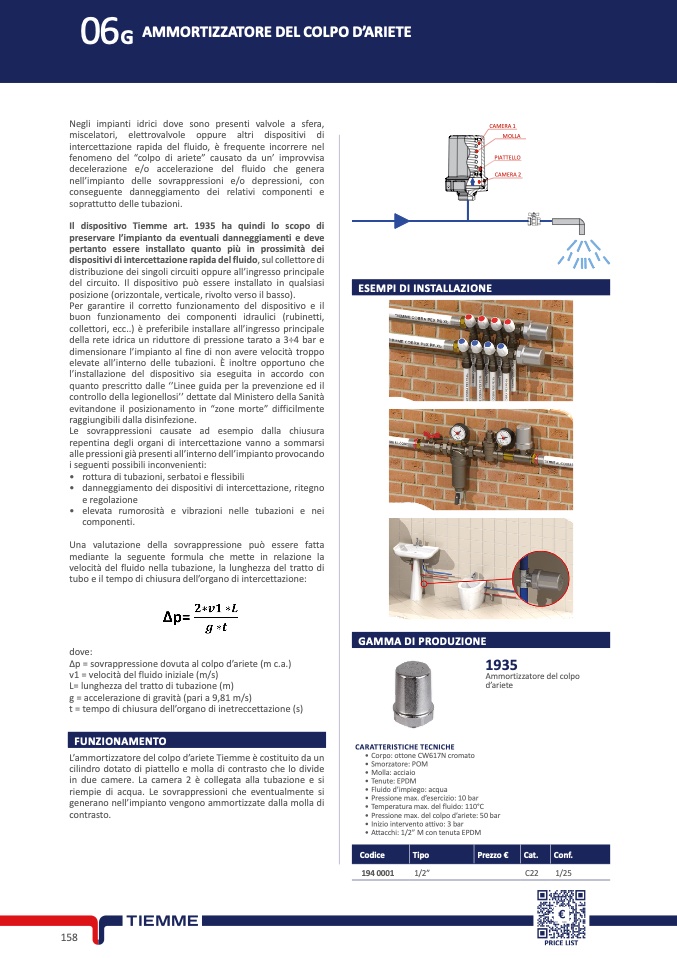

06G

AMMORTIZZATORE DEL COLPO D’ARIET

E

Negli impianti idrici dove sono presenti valvole a sfera,

miscelatori, elettrovalvole oppure altri dispositivi d

i

intercettazione rapida del fluido, è frequente incorrere ne

l

fenomeno del “colpo di ariete” causato da un’ improvvis

a

decelerazione e/o accelerazione del fluido che genera

nell’impianto delle sovrappressioni e/o depressioni, co

n

conseguente danneggiamento dei relativi componenti

e

soprattutto delle tubazioni.

Il dispositivo Tiemme art. 1935 ha quindi lo scopo d

i

preservare l’impianto da eventuali danneggiamenti e deve

pertanto essere installato quanto più in prossimità de

i

dispositivi di intercettazione rapida del fluido, sul collettore di

distribuzione dei singoli circuiti oppure all’ingresso principale

del circuito. Il dispositivo può essere installato in qualsiasi

posizione (orizzontale, verticale, rivolto verso il basso)

.

Per garantire il corretto funzionamento del dispositivo e il

buon funzionamento dei componenti idraulici (rubinetti

,

collettori, ecc..) è preferibile installare all’ingresso principal

e

della rete idrica un riduttore di pressione tarato a 3÷4 bar e

dimensionare l’impianto al fine di non avere velocità tropp

o

elevate all’interno delle tubazioni. È inoltre opportuno ch

e

l’installazione del dispositivo sia eseguita in accordo con

quanto prescritto dalle ‘’Linee guida per la prevenzione ed i

l

controllo della legionellosi’’ dettate dal Ministero della Sanità

evitandone il posizionamento in “zone morte” difficilment

e

raggiungibili dalla disinfezione.

Le sovrappressioni causate ad esempio dalla chiusura

repentina degli organi di intercettazione vanno a sommarsi

alle pressioni già presenti all’interno dell’impianto provocando

i seguenti possibili inconvenienti:

•

rottura di tubazioni, serbatoi e flessibili

•

danneggiamento dei dispositivi di intercettazione, ritegno

e regolazione

•

elevata rumorosità e vibrazioni nelle tubazioni e nei

componenti.

Una valutazione della sovrappressione può essere fatt

a

mediante la seguente formula che mette in relazione l

a

velocità del fluido nella tubazione, la lunghezza del tratto d

i

tubo e il tempo di chiusura dell’organo di intercettazione:

CAMERA 1

MOLL

A

PIATTELLO

CAMERA

2

ESEMPI DI INSTALLAZIONE

GAMMA DI PRODUZION

E

dove

:

∆p = sovrappressione dovuta al colpo d’ariete (m c.a.

)

v1 = velocità del fluido iniziale (m/s)

L= lunghezza del tratto di tubazione (m

)

g = accelerazione di gravità (pari a 9,81 m/s

)

t = tempo di chiusura dell’organo di inetreccettazione (s)

193

5

Ammortizzatore del colp

o

d’ariet

e

FUNZIONAMENTO

L’ammortizzatore del colpo d’ariete Tiemme è costituito da un

cilindro dotato di piattello e molla di contrasto che lo divid

e

in due camere. La camera 2 è collegata alla tubazione e si

riempie di acqua. Le sovrappressioni che eventualmente si

generano nell’impianto vengono ammortizzate dalla molla di

contrasto

.

CARATTERISTICHE TECNICHE

• Corpo: ottone CW617N cromato

• Smorzatore: POM

• Molla: acciaio

• Tenute: EPDM

• Fluido d’impiego: acqua

• Pressione max. d’esercizio: 10 bar

• Temperatura max. del fluido: 110°C

• Pressione max. del colpo d’ariete: 50 bar

• Inizio intervento attivo: 3 bar

• Attacchi: 1/2” M con tenuta EPDM

Codice

Tipo

Prezzo €

Cat.

Conf.

194 0001

1/2”

C22

1/25

15

8
