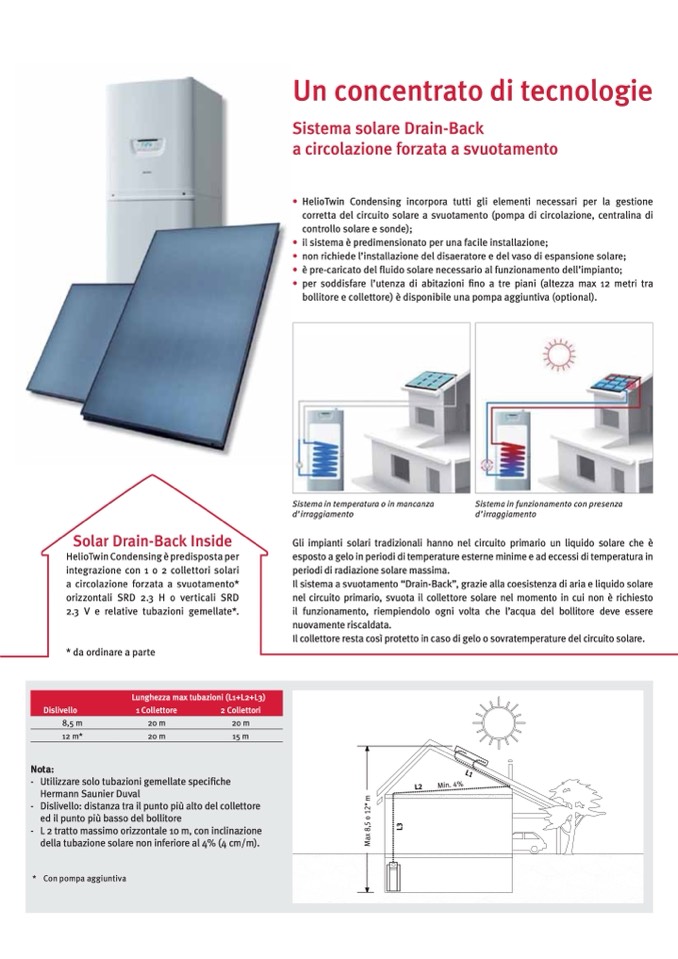

Un concentrato di tecnologie
Sistema solare Drain-Back
a circolazione forzata a svuotamento
• HelioTwin Condensing incorpora tutti gli elementi necessari per la gestione
corretta del circuito solare a svuotamento (pompa di circolazione, centralina di
controllo solare e sonde);
• il sistema è predimensionato per una facile installazione;
• non richiede l’installazione del disaeratore e del vaso di espansione solare;
• è pre-caricato del fluido solare necessario al funzionamento dell’impianto;
• per soddisfare l’utenza di abitazioni fino a tre piani (altezza max 12 metri tra
bollitore e collettore) è disponibile una pompa aggiuntiva (optional).
Solar Drain-Back Inside
HelioTwin Condensing è predisposta per
integrazione con 1 o 2 collettori solari
a circolazione forzata a svuotamento*
orizzontali SRD 2.3 H o verticali SRD
2.3 V e relative tubazioni gemellate*.
* da ordinare a parte
Sistema in temperatura o in mancanza
Sistema in funzionamento con presenza
d’irraggiamento
d’irraggiamento
Gli impianti solari tradizionali hanno nel circuito primario un liquido solare che è
esposto a gelo in periodi di temperature esterne minime e ad eccessi di temperatura in
periodi di radiazione solare massima.
Il sistema a svuotamento “Drain-Back”, grazie alla coesistenza di aria e liquido solare
nel circuito primario, svuota il collettore solare nel momento in cui non è richiesto
il funzionamento, riempiendolo ogni volta che l’acqua del bollitore deve essere
nuovamente riscaldata.
Il collettore resta così protetto in caso di gelo o sovratemperature del circuito solare.
Lunghezza max tubazioni (L1+L2+L3)
Dislivello
1 Collettore
2 Collettori
8,5 m
20 m
20 m
12 m*
20 m
15 m
Nota:
- Utilizzare solo tubazioni gemellate specifiche
Hermann Saunier Duval
- Dislivello: distanza tra il punto più alto del collettore
ed il punto più basso del bollitore
- L 2 tratto massimo orizzontale 10 m, con inclinazione
della tubazione solare non inferiore al 4% (4 cm/m).
* Con pompa aggiuntiva
L1
L2
Min. 4%
M
a
x
8
,
5
o
1
2
*
m
L
3
