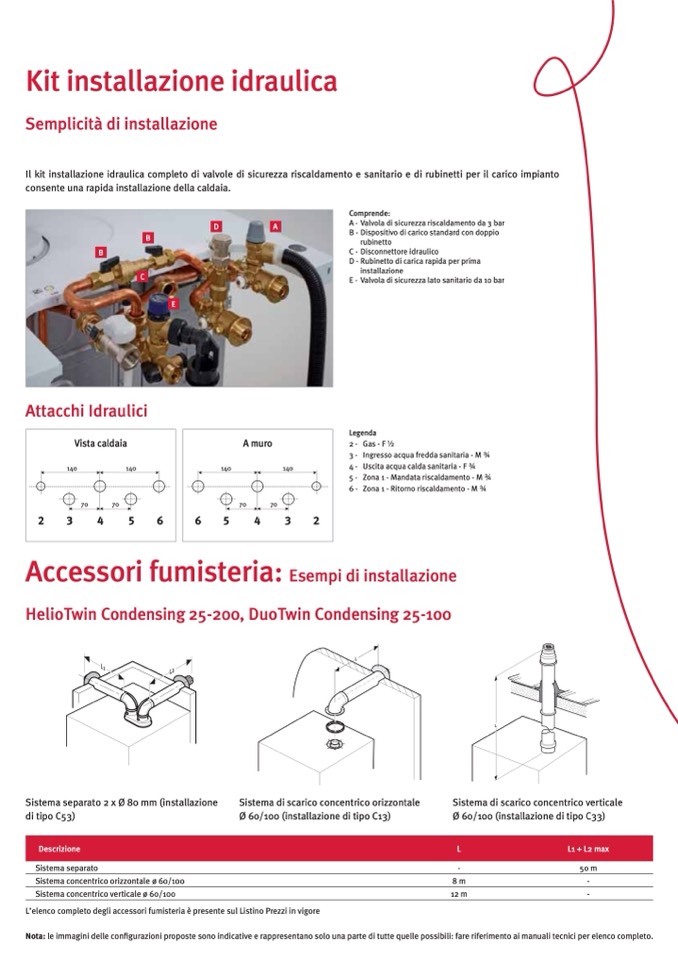

Kit installazione idraulica

Semplicità di installazione

Il kit installazione idraulica completo di valvole di sicurezza riscaldamento e sanitario e di rubinetti per il carico impianto

consente una rapida installazione della caldaia.

D

A

B

B

C

E

Attacchi Idraulici

Vista caldaia

Legenda

2- Gas - F 1⁄2

3- Ingresso acqua fredda sanitaria - M 3⁄4

4- Uscita acqua calda sanitaria - F 3⁄4

5- Zona 1 - Mandata riscaldamento - M 3⁄4

6- Zona 1 - Ritorno riscaldamento - M 3⁄4

140

140

A muro

Comprende:

A - Valvola di sicurezza riscaldamento da 3 bar

B - Dispositivo di carico standard con doppio

rubinetto

C - Disconnettore idraulico

D - Rubinetto di carica rapida per prima

installazione

E - Valvola di sicurezza lato sanitario da 10 bar

140

70

140

70

2

3

4

5

6

70

70

6

5

4

3

2

Accessori fumisteria:

Esempi di installazione

HelioTwin Condensing 25-200, DuoTwin Condensing 25-100

Sistema separato 2 x Ø 80 mm (installazione

Sistema di scarico concentrico orizzontale

Sistema di scarico concentrico verticale

di tipo C53)

Ø 60/100 (installazione di tipo C13)

Ø 60/100 (installazione di tipo C33)

Descrizione

L

L1 + L2 max

Sistema separato

-

50 m

Sistema concentrico orizzontale ø 60/100

8 m

-

Sistema concentrico verticale ø 60/100

12 m

-

L’elenco completo degli accessori fumisteria è presente sul Listino Prezzi in vigore

Nota: le immagini delle configurazioni proposte sono indicative e rappresentano solo una parte di tutte quelle possibili: fare riferimento ai manuali tecnici per elenco completo.

L

L

1

L2

L
